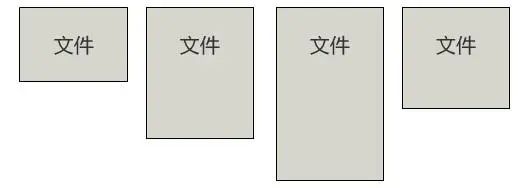

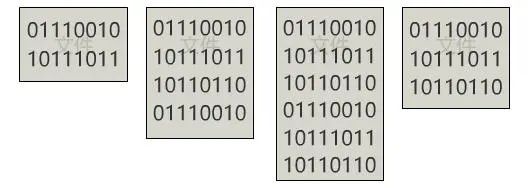

這些文件在硬盤看來，就是一堆二進制數據而已你準備把這些文件存儲在硬盤上，并在需要的時候讀取出來。要設計怎樣的軟件，才能更方便地在硬盤中讀寫這些文件呢？
1
首先我不想和復雜的扇區，設備驅動等細節打交道，因此我先實現了一個簡單的功能，將硬盤按邏輯分成一個個的塊，并可以以塊為單位進行讀寫。每個塊就定義為兩個物理扇區的大小，即 1024 字節，就是 1KB 啦。硬盤太大不好分析，我們就假設你的硬盤只有 1MB，那么這塊硬盤則有 1024 個塊。
誒？發現問題了，萬一這個文件也存到了 3 號塊，不是把原來的文件覆蓋了么？不行，得有一個地方記錄，現在可使用的塊有哪些，像這樣。
塊 0：未使用
塊 1：未使用
塊 2：未使用
塊 3：已使用
塊 4：未使用
...
塊 1023：未使用

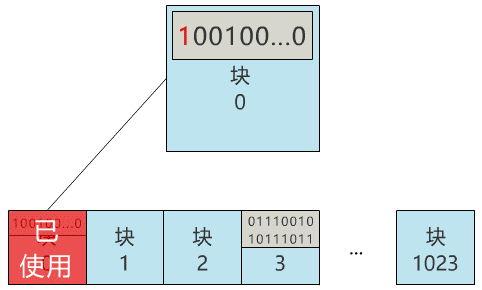

那我們就用 0 號塊，來記錄所有塊的使用情況吧！怎么記錄呢？那我們給塊 0 起個名字，叫塊位圖，之后這個塊 0 就專門用來記錄所有塊的使用情況，不再用來存具體文件了。當我們再存入一個新文件時，只需要在塊位圖中找到第一個為 0 的位，就可以找到第一個還未被使用的塊，將文件存入。同時，別忘了把塊位圖中的相應位置 1。
咦？又遇到問題了，我怎么找到剛剛的文件呢？根據塊號么？這也太蠢了，就像你去書店找書，店員讓你提供書的編號，而不是書名，顯然不合理。因此我們給每個文件起一個名字，叫文件名，通過它來尋找這個文件。那必然就要有一個地方，記錄文件名與塊號的對應關系，像這樣。
葵花寶典.txt：3 號塊
數學期末復習資料.mp4：5 號塊
無聊的閃客.pdf：10 號塊
...

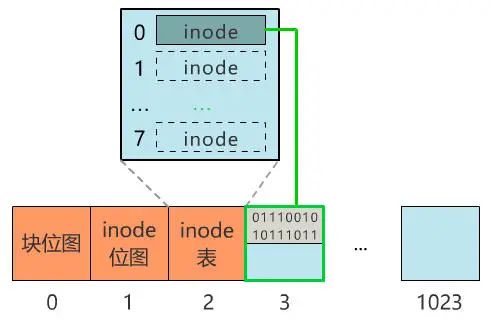

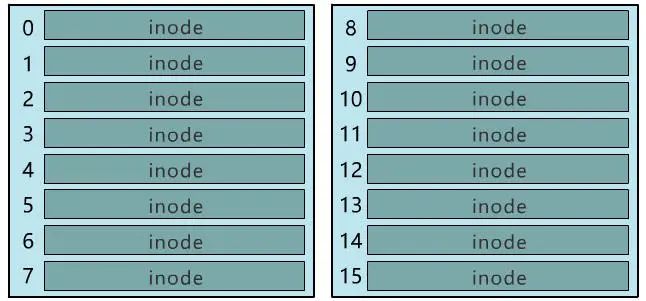

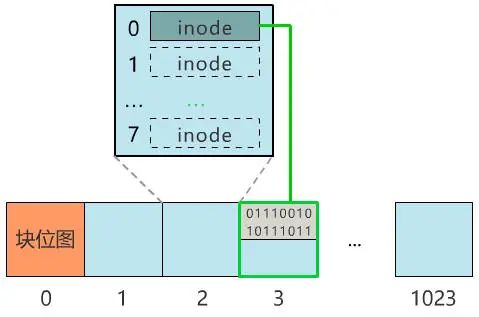

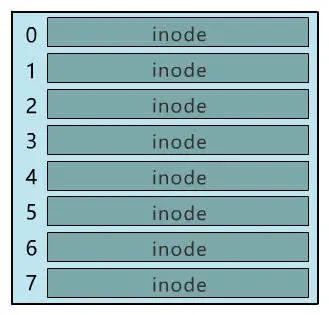

別急，既然都要選一個地方記錄文件名稱了，不妨多記錄一點我們關心的信息吧，比如文件大小、文件創建時間、文件權限等。這些東西自然也要保存在硬盤上，我們選擇用一個固定大小的空間，來表示這些信息，多大空間呢？128 字節吧。我們將這 128 字節的結構體，叫做一個 inode。之后，我們每存入一個新的文件，不但要占用一個塊來存放這個文件本身，還要占用一個 inode 來存放文件的這些元信息，并且這個 inode 的所在塊號這個字段，就指向這個文件所在的塊號。如果一個 inode 為 128 字節，那么一個塊就可以容納 8 個 inode，我們可以將這些 inode 編上號。如果你覺得 inode 數不夠，也可以用兩個或者多個塊來存放 inode 信息，但這樣用于存放數據的塊就少了，這就看你自己的平衡了。同樣，和塊位圖管理塊的使用情況一樣，我們也需要一個 inode 位圖，來管理 inode 的使用情況。我們就把 inode 位圖，放在 1 號塊吧！同時，我們把 inode 信息，放在 2 號塊，一共存 8 條 inode，這樣我們的 2 號塊就叫做 inode 表。現在，我們的文件系統結構，變成了下面這個樣子。注意：塊位圖是管理可用的塊，每一位代表一個塊的使用與否。inode 位圖管理的是一條一條的 inode，并不是 inode 所占用的塊，比如上圖中有 8 條 inode，則 inode 位圖中就有 8 位是管理他們的使用與否。

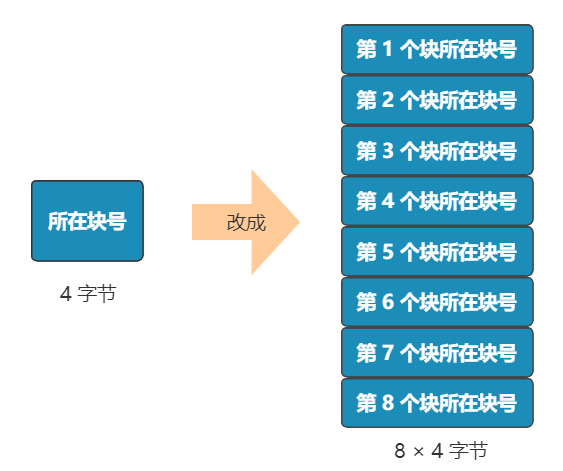

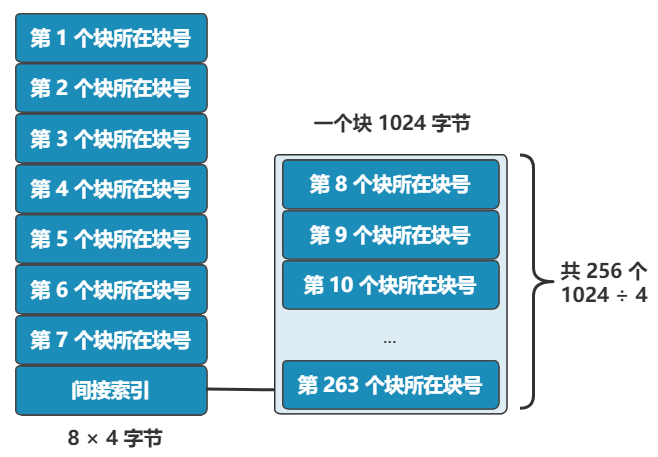

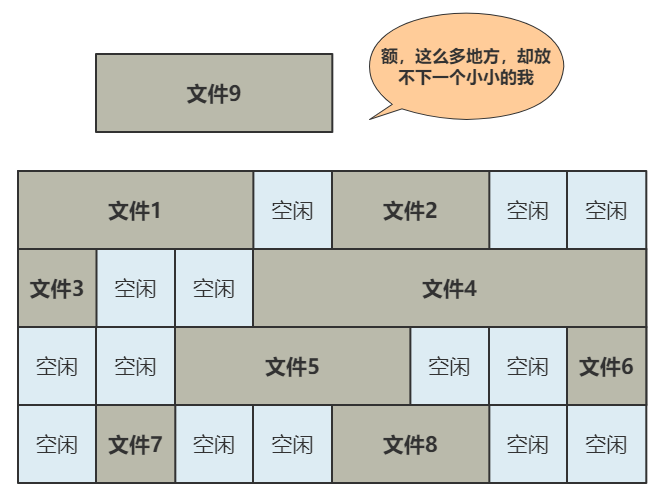

現在，我們的文件很小，一個塊就能容下。很簡單，我們只需要采用連續存儲法，而 inode 則只記錄文件的第一個塊，以及后面還需要多少塊，即可。這種辦法的缺點就是：容易留下大大小小的空洞，新的文件到來以后，難以找到合適的空白塊，空間會被浪費。既然在 inode 中記錄了文件所在的塊號，為什么不擴展一下，多記錄幾塊呢？原來在 inode 中只記錄了一個塊號，現在擴展一下，記錄 8 個塊號！而且這些塊不需要連續。但是這也僅僅能表示 8 個塊，能記錄的最大文件是 8K（記住，一個塊是 1K）, 現在的文件輕松就超過這個限制了，這怎么辦？這樣瞬間就有 263 個塊（多了 256 -1 個塊）可用了，這種索引叫一級間接索引。如果還嫌不夠，就再弄一個塊做一級間接索引，或者做二級間接索引（二級間接索引則可以多出 256 * 256 - 1 個塊）。我們的文件系統，暫且先只弄一個一級間接索引。硬盤一共才 1024 個塊，一個文件 263 個塊夠大了。再大了不允許，就這么任性，愛用不用。好了，現在我們已經可以保存很大的文件了，并且可以通過文件名和文件大小，將它們準確讀取出來啦！
但我們得精益求精，我們再想想看這個文件系統有什么毛病。比如，inode 數量不夠時，我們是怎么得知的呢？是不是需要在 inode 位圖中找，找不到了才知道不夠用了？要是有個全局的地方，來記錄這一切，就好了，也方便隨時調整，比如這樣
inode 數量
空閑 inode 數量
塊數量
空閑塊數量

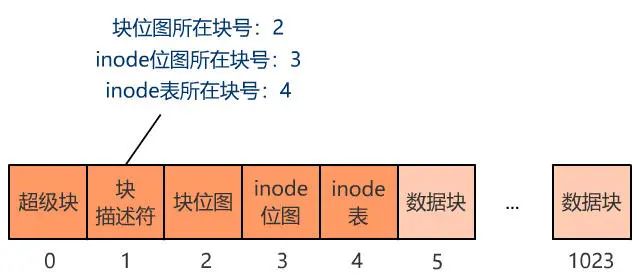

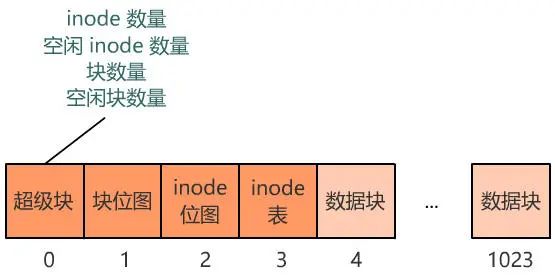

那我們就再占用一個塊來存儲這些數據吧！由于他們看起來像是站在上帝視角來描述這個文件系統的，所以我們把它放在最開始的塊上，并把它叫做超級塊，現在的布局如下。現在，塊位圖、inode 位圖、inode 表，都是是固定地占據這塊 1、塊 2、塊 3 這三個位置。假如之后 inode 的數量很多，使得 inode 表或者 inode 位圖需要占據多個塊，怎么辦？或者，塊的數量增多（硬盤本身大了，或者每個塊變小了），塊位圖需要占據多個塊，怎么辦？程序是死的，你不告訴它哪個塊表示什么，它可不會自己猜。很簡單，與超級塊記錄信息一樣，這些信息也選擇一個塊來記錄，就不怕了。那我們就選擇緊跟在超級塊后面的 1 號塊來記錄這些信息吧，并把它稱之為塊描述符。當然，這些所在塊號只是記錄起始塊號，塊位圖、inode 位圖、inode 表分別都可以占用多個塊。
誒？這看著好不爽，所有的文件都是平鋪開的，能不能擁有層級關系呢？比如這樣

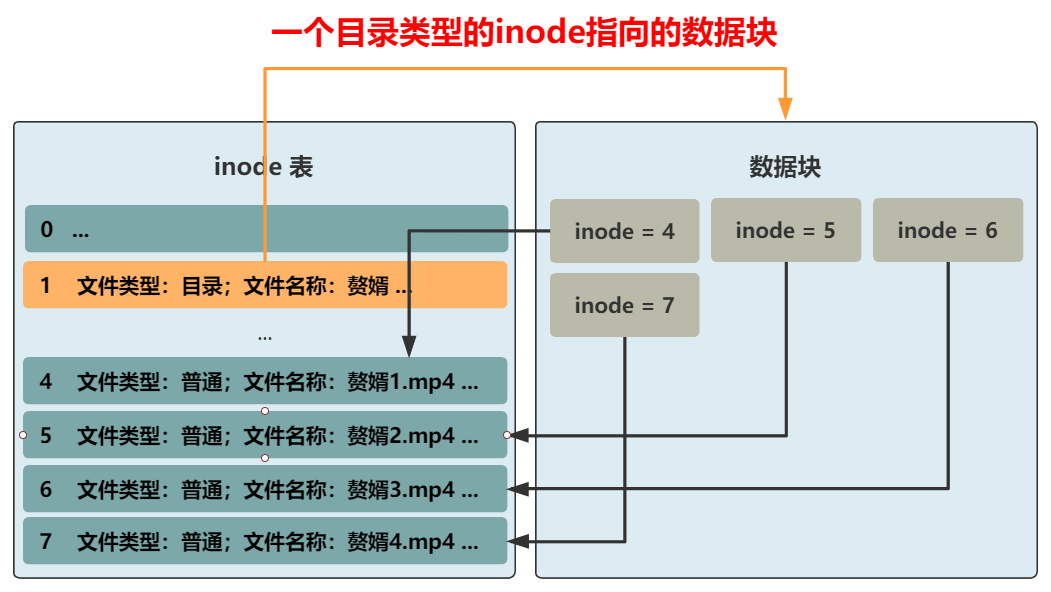

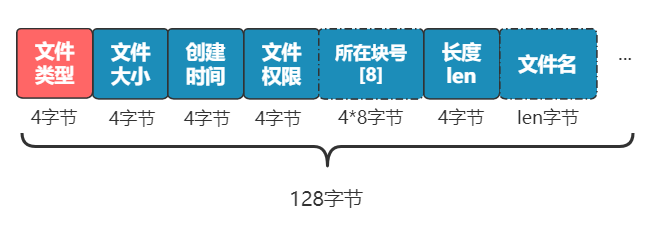

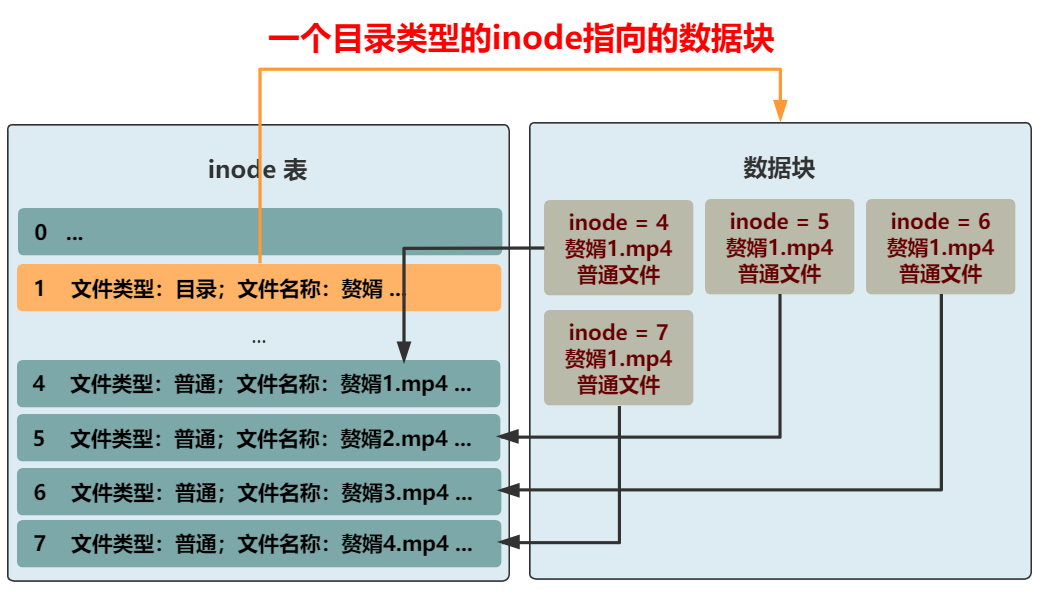

我們將葵花寶典.txt 這種稱為普通文件，將贅婿這種稱為目錄文件，如果要訪問贅婿1.mp4，那全文件名要寫成如何做到這一點呢？那我們又得把 inode 結構拿出來說事了。此時需要一個屬性來區分這個文件是普通文件，還是目錄文件。缺什么就補什么嘛，我們已經很熟悉了，專門加一個 4 字節，來表示文件類型。如果是普通文件，則這個 inode 所指向的數據塊仍然和之前一樣，就是文件本身原封不動的內容。但如果是目錄文件，則這個 inode 所指向的數據塊，就需要重新規劃了。這個數據塊里應該是什么樣子呢？可以是一個一個指向不同 inode 的緊挨著的結構體，比如這樣。這樣先通過 贅婿 這個目錄文件，找到所在的數據塊。再根據這個數據塊里的一個個帶有 inode 信息的結構體，找到這個目錄下的所有文件。

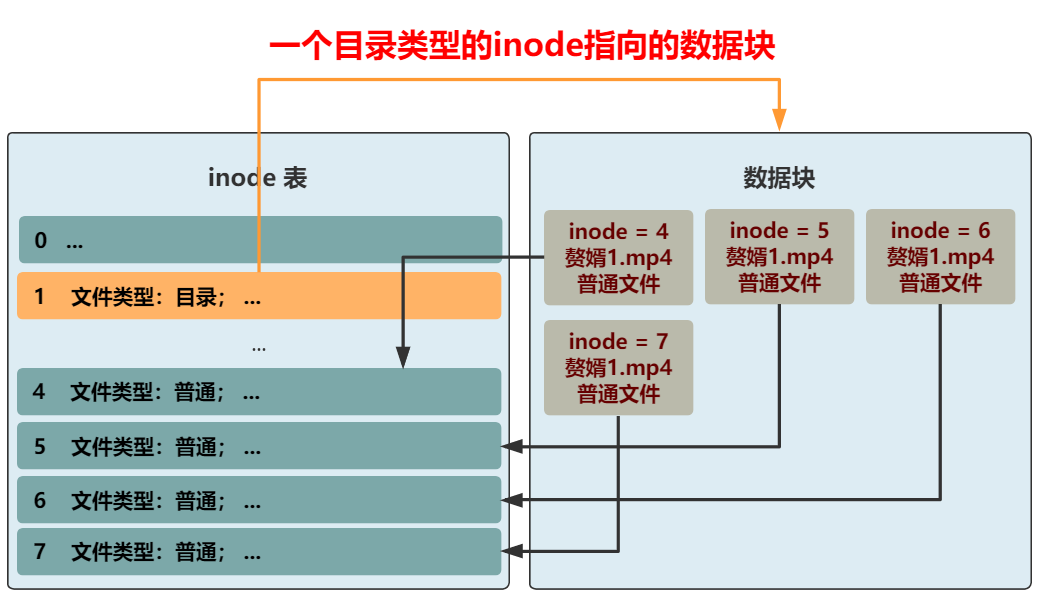

不過這樣的話，你想想看，如果想要查看一下贅婿這個目錄下的所有文件（比如 ll 命令），將文件名和文件類型都展示出來，怎么辦呢？就需要把一個個結構體指向的 inode 從 inode 表中取出，再把文件名和文件類型取出，這很是浪費時間。而讓用戶看到一個目錄下的所有文件，又是一個極其常見的操作。所以，不如把文件名和文件類型這種常見的信息，放在數據塊中的結構體里吧。同時，inode 結構中的文件名，好像就沒啥用了，這種變長的東西放在這種定長的結構中本身就很討厭，早就想給它去掉了。而且還能給其他信息省下空間，比如文件所在塊的數組，就能再多幾個了。OK，大功告成，現在我們就可以給文件分門別類放進不同目錄下了，還可以在目錄下創建目錄，無限套娃！

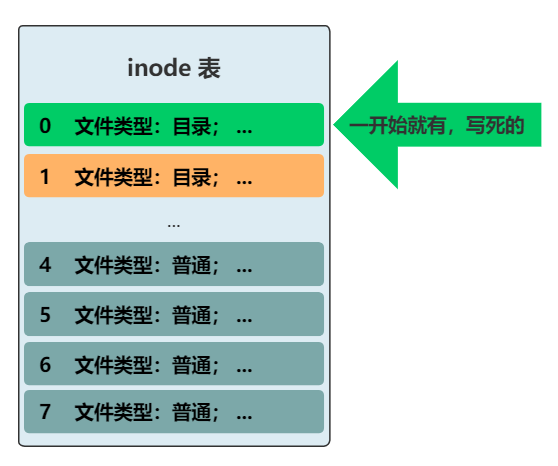

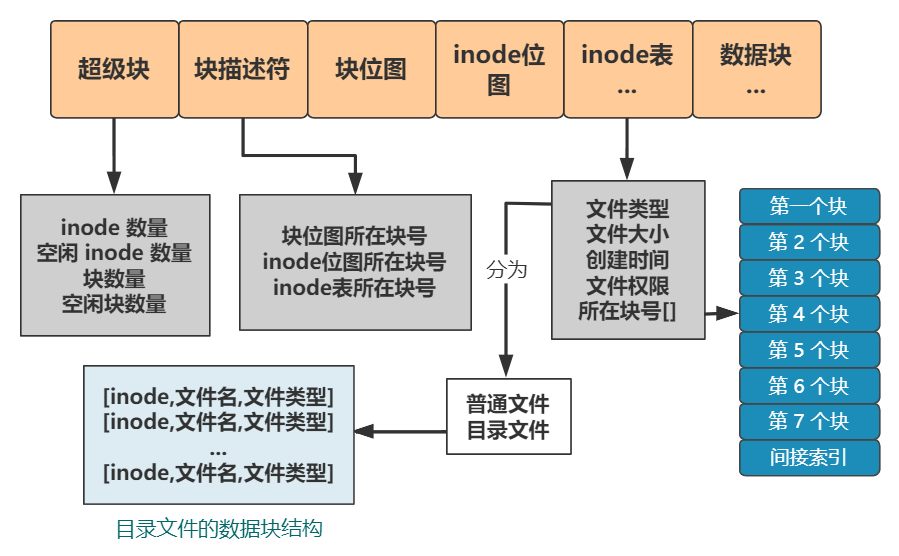

現在的文件系統，已經比較完善了，只是還有一點不太爽。我們訪問到一個目錄下，可以很舒服地看到目錄里的文件，然后再根據名稱訪問這個目錄下的文件或者目錄，整個過程都是一個套路。但是，最上層的目錄下的所有文件，即根目錄，現在仍然需要通過遍歷所有的 inode 來獲得，能不能和上面的套路統一呢？答案非常簡單，我們規定，inode 表中的 0 號 inode，就表示根目錄，一切的訪問，就從這個根目錄開始！我們最后來欣賞下我們的文件系統架構。
這個文件系統，和 linux 上的經典文件系統 ext2 基本相同。

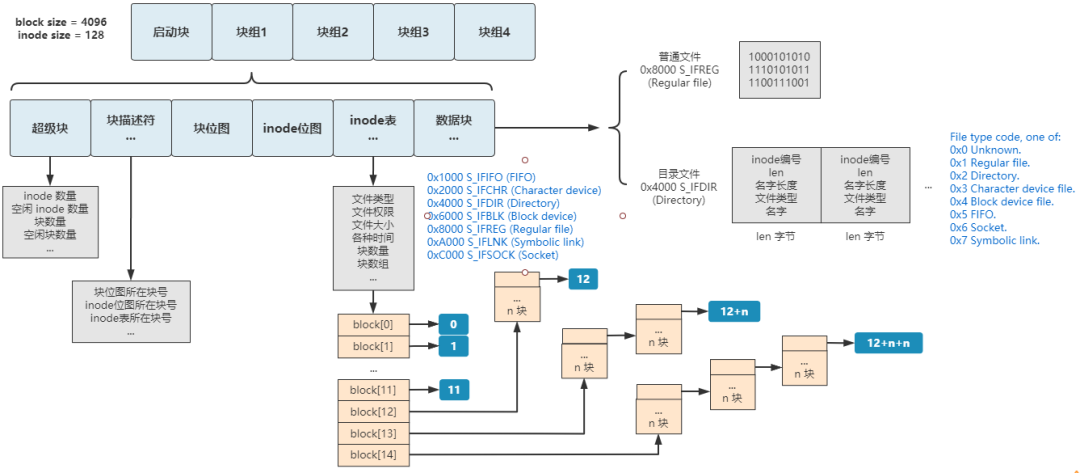

下面是我畫的 ext2 文件系統的結構（字段部分只畫了核心字段）
如果你想了解更多的細節，可以參考官方說明文檔
https://www.nongnu.org/ext2-doc/ext2.pdf
你也可以用 linux 的 mke2fs 命令生成一個 ext2 文件系統的磁盤鏡像，然后一個字節一個字節地對照這官方說明文檔拆解，這種方式其實是最直接的。
