bpmn-js 是一個基于 JavaScript 的 BPMN 2.0 渲染工具包，它允許你在瀏覽器中創建、編輯和顯示 BPMN 2.0（業務流程模型和表示法）圖表。BPMN 是一種圖形化表示業務流程的建模語言，廣泛用于業務流程管理（BPM）領域。當你提到“流程設計器”時，你可能是在尋找一個基于 bpmn-js 的應用程序或庫，它提供了用戶界面元素和交互功能，使用戶能夠輕松地設計、修改和保存 BPMN 圖表。
安裝 bpmn-js：
2.引入bpmn-js的CSS，修改src/main.js文件
import { createApp } from 'vue';import App from "./App.vue";import router from "./router";// import store from "./store"; // Vue.config.productionTip = false; import "bpmn-js/dist/assets/diagram-js.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn-codes.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn-embedded.css"; createApp(App) .use(router) .mount('#app')
3.編寫bpmn-modeler.vue文件，文件位于src/views/bpmn-modeler.vue
<template> <div class="containers"> <div class="canvas" ref="canvas"></div> </div> </template> <script> import BpmnModeler from "bpmn-js/lib/Modeler"; import { xmlStr } from "../mock/xmlStr"; export default { name: "ops-coffee", mounted() { this.init(); }, data() { return { bpmnModeler: null, container: null, canvas: null }; }, methods: { init() { const canvas = this.$refs.canvas; this.bpmnModeler = new BpmnModeler({ container: canvas }); this.createNewDiagram(); }, createNewDiagram() { try { const result = this.bpmnModeler.importXML(xmlStr); const { warnings } = result; console.log(warnings); } catch (err) { console.log(err.message, err.warnings); } } } };</script> <style scoped> .containers { width: 100%; height: calc(100vh - 82px); } .canvas { width: 100%; height: 100%; }</style>
4.修改src/router/index.js文件添加路由
import { createMemoryHistory, createRouter } from 'vue-router' //路由配置，配置路由路徑與組件的對應關系const routes = [ { path: "/", name: "編輯模式", component: () => import("../views/bpmn-modeler.vue") }] //新建路由實例 const router = createRouter({ history: createMemoryHistory(), routes, }) //導出路由實例，在main.js中導入使用export default router

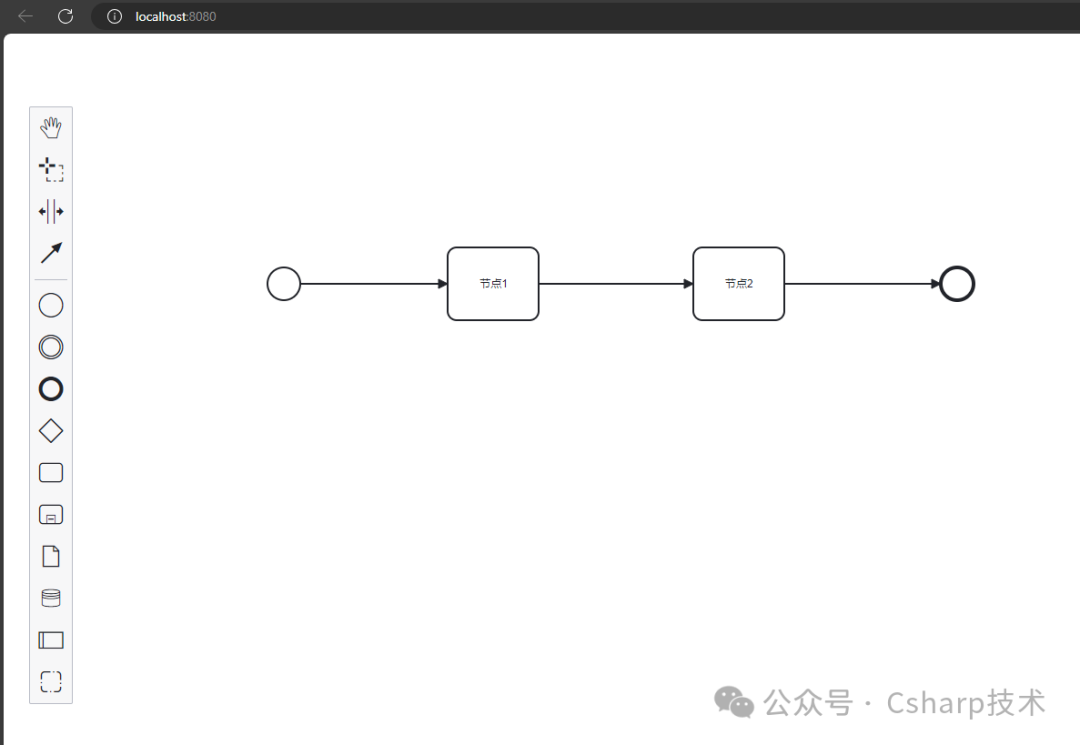

5.在app.vue中添加<router-view></router-view>，執行npm run serve頁面顯示如下：
交互與編輯：
bpmn-js 提供了許多 API，允許你與圖表進行交互，例如添加、刪除、修改元素，以及監聽用戶事件等。
保存與導出：
你可以使用 bpmn-js 的 API 將當前圖表導出為 BPMN 2.0 XML 或 JSON 格式，以便在其他系統或工具中使用。
擴展與定制：
bpmn-js 允許你通過編寫自定義模塊和插件來擴展其功能。例如，你可以添加自定義屬性面板、驗證規則、導出格式等。
基于BPMN 2.0標準：bpmn-js完全遵循BPMN 2.0標準，這使得它易于理解和使用，尤其是在業務流程管理（BPM）領域。
Web集成：bpmn-js是一個Web模型器，可以在現代瀏覽器中運行，無需服務器后端。這使得它很容易嵌入到任何Web應用程序中，實現業務流程的在線建模和編輯。
高度可定制：bpmn-js支持通過JavaScript API進行深度定制，包括添加自定義屬性、驗證規則、導出格式等。這使得bpmn-js可以適應各種復雜和特定的業務流程需求。
強大的社區支持：bpmn-js是開源的，并且有一個活躍的社區。這意味著你可以獲得來自社區的支持和更新，以及與其他開發人員共享你的經驗和知識。
與多種工作流引擎集成：bpmn-js可以與多種工作流引擎（如Activiti、Flowable、Camunda等）無縫集成，這使得它成為實現業務流程自動化的強大工具。、
