最近有個需求需要實現自定義首頁布局，需要將屏幕按照 6 列 4 行進行等分成多個格子，然后將組件可拖拽對應格子進行渲染展示。

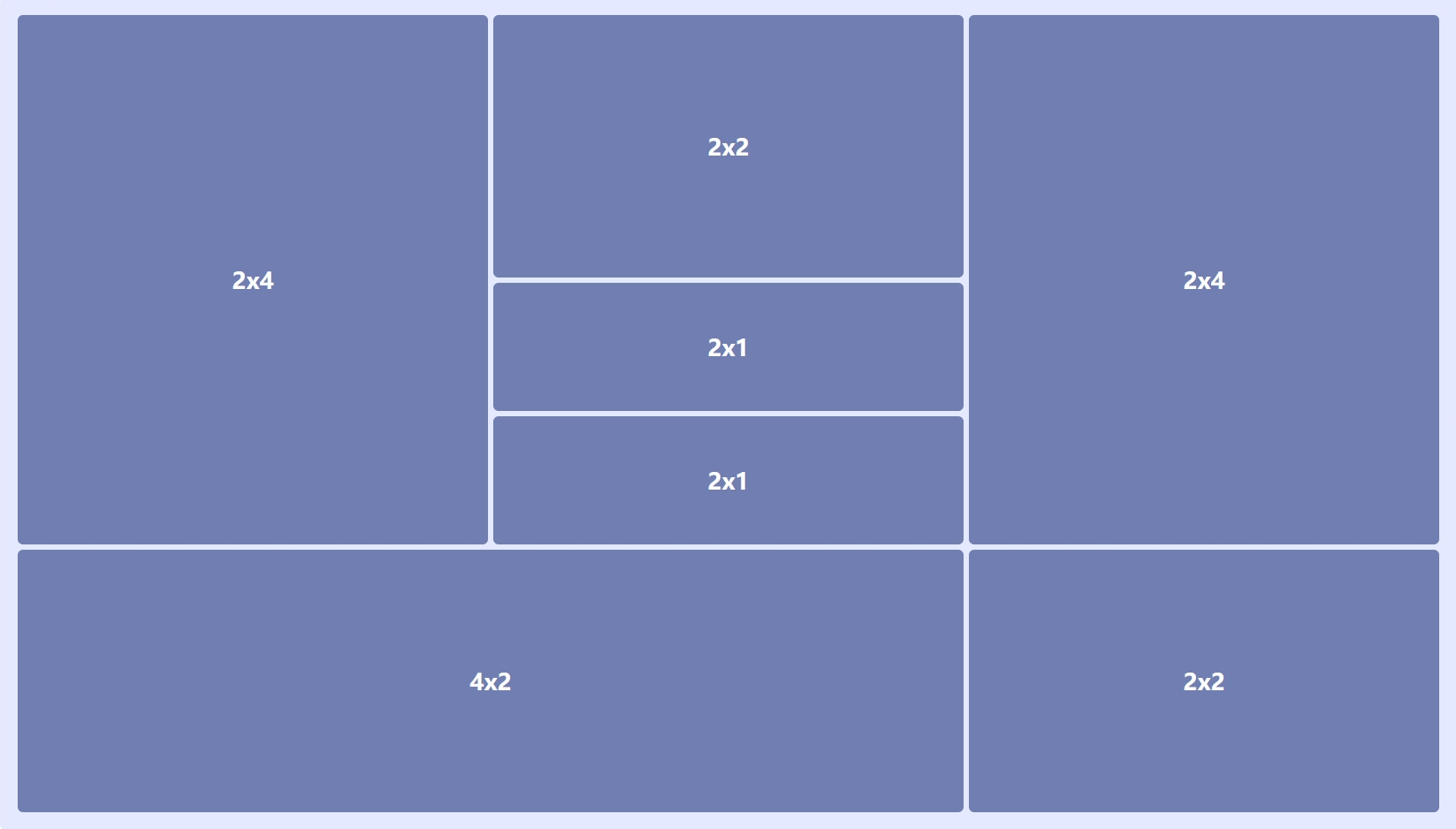

示例
對比一些已有的插件，發現想要實現產品的交互效果，沒有現成可用的。本身功能并不是太過復雜，于是決定自己基于 vue 手擼一個簡易的 Grid 拖拽布局。
完整源碼在此，在線體驗
需要實現 Grid 拖拽布局，主要了解這兩個東西就行
需要實現主要包含：
組件物料欄拖拽到布局容器
布局容器 Grid 布局
放置時是否重疊判斷
拖拽時樣式
放置后樣式
容器內二次拖拽
拖放操作實現#
拖拽中主要使用到的事件如下
被拖拽元素事件：
| 事件 | 觸發時刻 |
|---|
| dragstart | 當用戶開始拖拽一個元素或選中的文本時觸發。 |
| drag | 當拖拽元素或選中的文本時觸發。 |
| dragend | 當拖拽操作結束時觸發 |
放置容器事件：
| 事件 | 觸發時刻 |
|---|
| ?dragenter | 當拖拽元素或選中的文本到一個可釋放目標時觸發。 |
| dragleave | 當拖拽元素或選中的文本離開一個可釋放目標時觸發。 |
| dragover | 當元素或選中的文本被拖到一個可釋放目標上時觸發。 |
| drop | 當元素或選中的文本在可釋放目標上被釋放時觸發。 |
可拖拽元素#
讓一個元素能夠拖拽只需要給元素設置 draggable="true" 即可拖拽，拖拽事件 API 提供了 DataTransfer 對象，可以用于設置拖拽數據信息，但是僅僅只能 drop 事件中獲取到，但是我們需要在拖拽中就需要獲取到拖拽信息，用來顯示拖拽時樣式，所以需要我們自己存儲起來，以便讀取。
需要處理主要是，在拖拽時將 將當前元素信息設置到 dragStore 中，結束時清空當前信息
<script setup>
import { dragStore } from "./drag";
const props = defineProps<{
data: DragItem;
groupName?: string;
}>();
const onDragstart = (e) => dragStore.set(props.groupName, { ...props.data });
const onDragend = () => dragStore.remove(props.groupName);
</script>
<template>
<div draggable="true" @dragstart="onDragstart" @dragend="onDragend"></div>
</template>
封裝一個存儲方法，然后通過配置相同 key ，可以在同時存在多個放置區域時候，區分開來。
class DragStore<T extends DragItemData> {
moveItem = new Map<string, DragItemData>();
set(key: string, data: T) {
this.moveItem.set(key, data);
}
remove(key: string) {
this.moveItem.delete(key);
}
get(key: string): undefined | DragItemData {
return this.moveItem.get(key);
}
}
可放置區域#
首先時需要告訴瀏覽器當前區域是可以放置的，只需要在元素監聽 dragenter、dragleave、dragover 事件即可，然后通過 preventDefault 來阻止瀏覽器默認行為。可以在這三個事件中處理判斷當前位置是否可以放置等等。
示例：
<script setup>
// 進入放置目標
const onDragenter = (e) => {
e.preventDefault();
};
// 在目標中移動
const onDragover = (e) => {
e.preventDefault();
};
// 離開目標
const onDragleave = (e) => {
e.preventDefault();
};
</script>
<template>
<div @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)"></div>
</template>
上面的代碼已經可以讓，元素可以拖拽，然后當元素拖到可防止區域時候，可以看到鼠標樣式會變為可放置樣式了。
Grid 布局#
我們是需要進行 Grid 拖拽布局，所以先對上面放置容器進行改造，首先就是需要將容器進行格子劃分區域顯示。
計算 Grid 格子大小#
我這里直接使用了 @vueuse/core 的 useElementSize 的 hooks 去獲取容器元素大小變動，也可以自己通過 ResizeObserver 去監聽元素變動，然后根據設置列數、行數、間隔去計算單個格子大小。
import { useElementSize } from "@vueuse/core";
/**
* 容器等分尺寸
* @param {*} target 容器 HTML
* @param {*} column 列數
* @param {*} row 行數
* @param {*} gap 間隔
* @returns
*/
export const useBoxSize = (target: Ref<HTMLElement | undefined>, column: number, row: number, gap: number) => {
const { width, height } = useElementSize(target);
return computed(() => ({
width: (width.value - (column - 1) * gap) / column,
height: (height.value - (row - 1) * gap) / row,
}));
};
設置 Grid 樣式#
根據列數和行數循環生成格子數，rowCount、columnCount為行數和列數。
<div class="drop-content__drop-container" @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)">
<template v-for="x in rowCount">
<div class="bg-column" v-for="y in columnCount" :key="`${x}-${y}`"></div>
</template>
</div>
設置 Grid 樣式，下面變量中 gap 為格子間隔，repeat 是 Grid 用來重復設置相同值的，grid-template-columns: repeat(2,100px) 等效于 grid-template-columns: 100px 100px。因為我們只需在容器里監聽拖拽放置事件，所以我們還需要將
所有的 bg-column 事件去掉，設置 pointer-events: none 即可。
.drop-content__drop-container {
display: grid;
row-gap: v-bind("gap+'px'");
column-gap: v-bind("gap+'px'");
grid-template-columns: repeat(v-bind("columnCount"), v-bind("boxSize.width+'px'"));
grid-template-rows: repeat(v-bind("rowCount"), v-bind("boxSize.height+'px'"));
.bg-column {
background-color: #fff;
border-radius: 6px;
pointer-events: none;
}
}

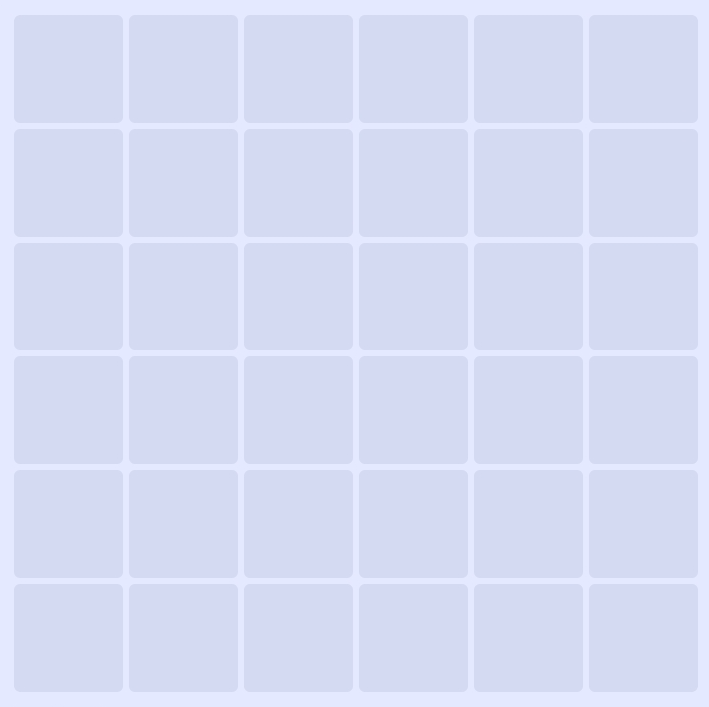

效果如下：
Grid 容器樣式
放置元素#
放置元素時我們需要先計算出元素在 Grid 位置信息等，這樣才知道元素應該放置那哪個地方。
拖拽位置計算#
當元素拖拽進容器中時，我們可以通過 offsetX、offsetY兩個數據獲取當前鼠標距離容器左上角位置距離，我們可以根據這兩個值計算出對應的在 Grid 中做坐標。
計算方式：
// 計算 x 坐標
const getX = (num) => parseInt(num / (boxSizeWidth + gap));
// 計算 y 坐標
const getY = (num) => parseInt(num / (boxSizeHeight + gap));
需要注意的是上面計算坐標是 0,0 開始的，而 Grid 是 1,1 開始的。
獲取拖拽信息#
我們在進入容器時，通過上面封裝 dragData 來獲取當前拖拽元素信息，獲取它尺寸信息等等。
// 拖拽中的元素
const current = reactive({
show: <boolean>false,
id: <undefined | number>undefined,
column: <number>0, // 寬
row: <number>0, // 高
x: <number>0, // 列
y: <number>0, // 行
});
// 進入放置目標
const onDragenter = (e) => {
e.preventDefault();
const dragData = dragStore.get(props.groupName);
if (dragData) {
current.column = dragData.column;
current.row = dragData.row;
current.x = getX(e.offsetX);
current.y = getY(e.offsetY);
current.show = true;
}
};
// 在目標中移動
const onDragover = (e) => {
e.preventDefault();
const dragData = dragStore.get(props.groupName);
if (dragData) {
current.x = getX(e.offsetX);
current.y = getY(e.offsetY);
}
};
const onDragleave = (e) => {
e.preventDefault();
current.show = false;
current.id = undefined;
};
在 drop 事件中，我們將當前拖拽元素存放起來，list 會存放每一次拖拽進來元素信息。
const list = ref([]);
// 放置在目標上
const onDrop = async (e) => {
e.preventDefault();
current.show = false;
const item = dragStore.get(props.groupName);
list.value.push({
...item,
x: current.x,
y: current.y,
id: new Date().getTime(),
});
};
計算碰撞#
在上面還需要計算當前拖拽的位置是否可以放置，需要處理是否包含在容器內，是否與其他已放置元素存在重疊等等。
計算是否在容器內#
這個是比較好計算的，只需要當前拖拽位置左上角坐標 >= 容器左上角的坐標，然后右下角的坐標 <= 容器的右下角的坐標，就是在容器內的。
代碼實現：
/**
* 判斷是否在當前四邊形內
* @param {*} p1 父容器
* @param {*} p2
* 對應是 左上角坐標 和 右下角坐標
* [0,0,1,1] => 左上角坐標 0,0 右下角 1,1
*/
export const booleanWithin = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
return p1[0] <= p2[0] && p1[1] <= p2[1] && p1[2] >= p2[2] && p1[3] >= p2[3];
};
計算是否與現有的相交#
兩個矩形相交情況有很多種，計算比較麻煩，但是我們可以計算他們不相交，然后在取反方式判斷是否相交。
不相交情況只有四種，假設有 p1、p2 連個矩形，它們不相交的情況只有四種：
p1 在 p2 左邊
p1 在 p2 右邊
p1 在 p2 上邊
p1 在 p2 下邊
代碼實現：
/**
* 判斷是兩四邊形是否相交
* @param {*} p1 父容器
* @param {*} p2
* 對應是 左上角坐標 和 右下角坐標
* [0,0,1,1] => 左上角坐標 0,0 右下角 1,1
*/
export const booleanIntersects = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
return !(p1[2] <= p2[0] || p2[2] <= p1[0] || p1[3] <= p2[1] || p2[3] <= p1[1]);
};
在放置前判斷#
// 是否可以放置
const isPutDown = computed(() => {
const currentXy = [current.x, current.y, current.x + current.column, current.y + current.row];
return (
booleanWithin([0, 0, columnCount.value, rowCount.value], currentXy) && //
list.value.every((item) => item.id === current.id || !booleanIntersects([item.x, item.y, item.x + item.column, item.y + item.row], currentXy))
);
});
拖拽時樣式#
上處理了基本拖放數據處理邏輯，為了更好的交互，我們可以在拖拽中顯示元素預占位信息，更加直觀的顯示元素占位大小，類似這樣：
可放置示例
我們可以根據上面 current 中信息去計算大小信息，還可以根據 isPutDown 去判斷當前位置是否可以放置，用來顯示不同交互效果。

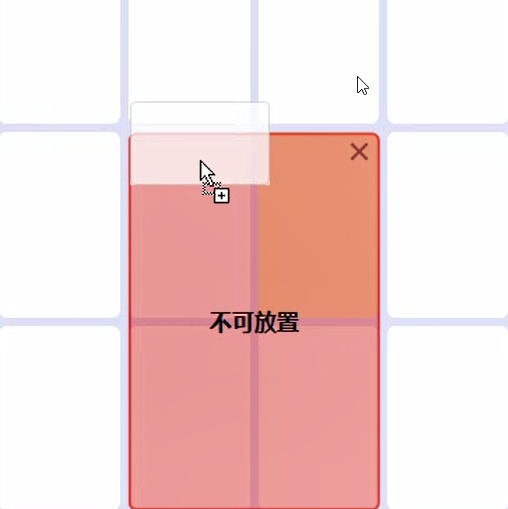

不可放置示例
可以直接通過 Grid 的 grid-area 屬性，快速計算出放置位置信息，應為我們上面計算的 x 、y 是從 0 開始的，所以這里需要 +1。
grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`
預覽容器#
在元素放置后，我們還需要根據 list 中數據，生成元素占位樣式處理，我們可以拖拽容器上層在放置一個容器，專門用來顯示放置后的樣式，也是可以直接使用 Grid 布局去處理。
預覽樣式#
樣式基本上和 drop-container 樣式抱持一致即可，需要注意的時需要為預覽容器設置 pointer-events: none，避免遮擋了 drop-container 事件監聽。
.drop-content__preview,
.drop-content__drop-container {
// ...
}
每個元素位置信息計算方式，基本和拖拽時樣式計算方式一致，直接通過 grid-area 去布局就可以了。
grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`

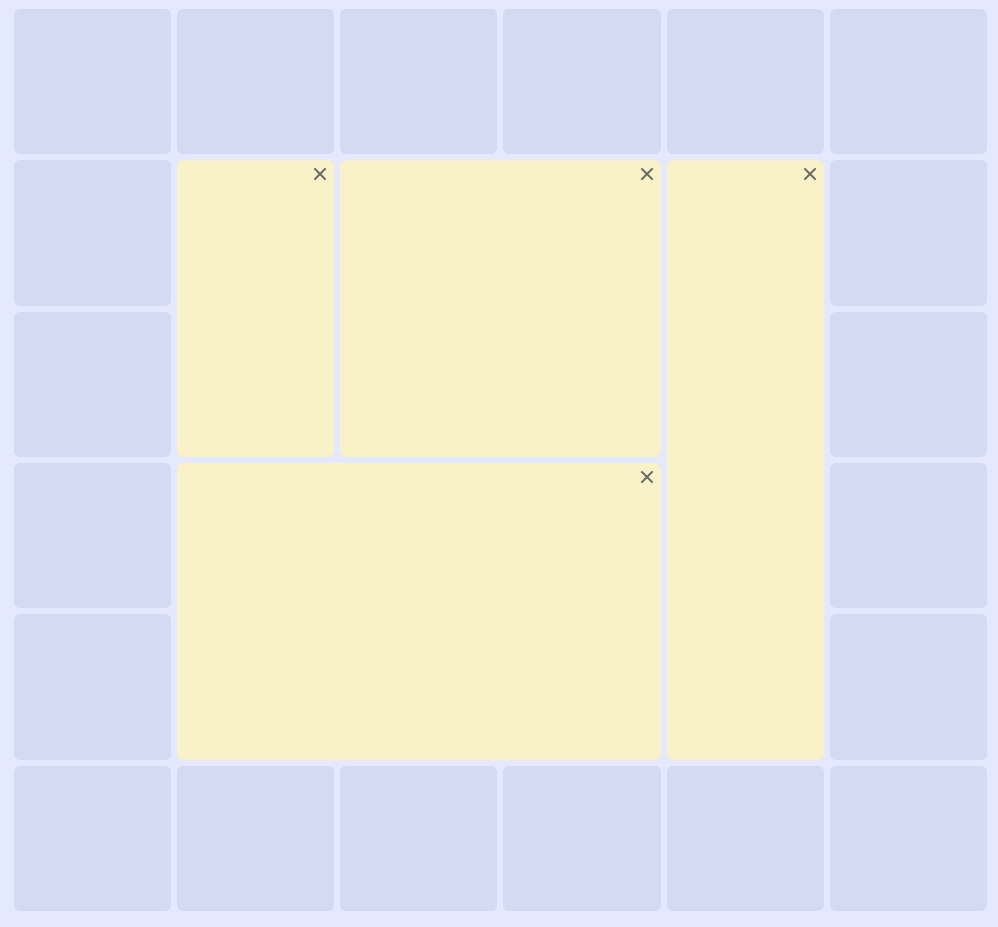

示例
二次拖拽#
當元素拖拽進來后，我們還需要對放置的元素支持繼續拖拽。因為上面我們將預覽事件通過 pointer-events 去除了，所以我們需要給每個子元素都加上去。然后給子元素添加 draggable="true"，然后處理拖拽事件，基本上和上面處理方式一樣，在 dragstart、dragend 處理拖拽元素信息。
然后我們還需在 onDrop 進行一番修改，如果是二次拖拽時只需要修改坐標信息，修改原 onDrop 處理方式：
if (item.id) {
item.x = current.x;
item.y = current.y;
} else {
list.value.push({
...item,
x: current.x,
y: current.y,
id: new Date().getTime(),
});
}
位置偏移優化#
當你對元素二次拖拽時，會發現元素會存在偏移問。比如你放置了一個 1x2 元素后，當你從下面拖拽，你會發現拖拽中的占位樣式和你拖拽元素位置存在偏差。

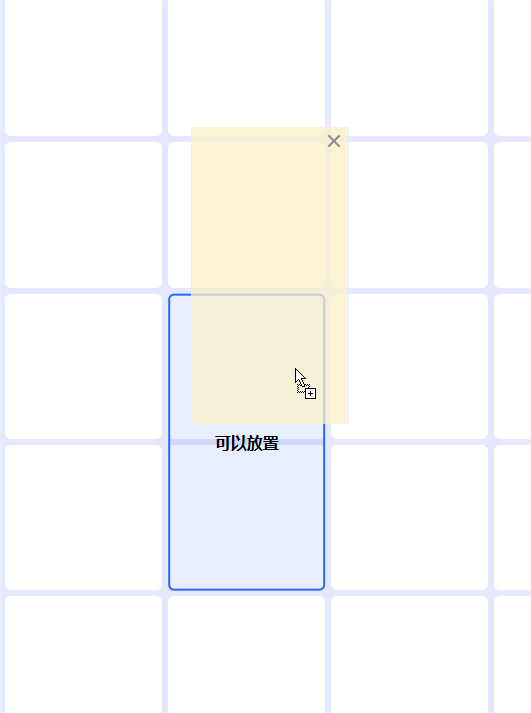

效果如下圖
示例
出現這情況應為上面我們時根據鼠標位置為左上角進行計算的，所以會存在這種偏差問題，我們可在拖拽前計算出偏移量來校正位置。
我們可以在二次拖拽時，獲取到鼠標在當前元素內位置信息、
const onDragstart = (e) => {
const data = props.data;
data.offsetX = e.offsetX;
data.offsetY = e.offsetY;
dragStore.set(props.groupName, data);
};
在 drop-container 內計算 x、y 值時候減去偏移量，對 onDragenter、onDragover 進行如下調整修改
current.x = getX(e.offsetX) - getX(dragData?.offsetX ?? 0);
current.y = getY(e.offsetY) - getY(dragData?.offsetY ?? 0);
拖拽元素優化#
因為上面我們將預覽元素添加了 pointer-events: all，所以在我們拖拽到現有元素上時，會擋住 drop-container 事件的觸發，在二次拖拽時，比如將一個 2x2 元素我們需要往下移動一格時，會發現也會被自己擋住。
預覽元素遮擋問題，可以在拖拽時將其他元素都設置為 none，二次拖拽時要做自己設置為 all 否則會無法拖拽
:style="{ pointerEvents: current.show && item.id !== current.id ? 'none' : 'all' }"`
二次拖拽時自己位置遮擋問題
我們可以在拖拽時增加標識，將自己通過 transform 移除到多拽容器外去
moveing.value
? {
opacity: 0,
transform: `translate(-999999999px, -9999999999px)`,
}
: {};
到目前為止基本上的 Grid 拖拽布局大致實現了，已經滿足基本業務需求了，當然有需要朋友還可以在上面增加支持拖拉調整大小、碰撞后自動調整位置等等。
完整源碼在此，在線體驗
轉自https://www.cnblogs.com/nextl/p/17871913.html
該文章在 2024/8/15 16:02:53 編輯過
