Mermaid 使用教程：從入門到精通——流程圖、時序圖、甘特圖、類圖等圖形繪制輕松搞定

FlowUs息流

已認證賬號

17 人贊同了該文章

Mermaid 使用教程：從入門到精通——流程圖、時序圖、甘特圖、類圖等圖形繪制輕松搞定

什么是 Mermaid 語法？

mermaid是一種Javascript庫, 可以用于生成流程圖、序列圖、甘特圖等各種圖表。由于其簡單易用、功能強大,越來越多的人開始使用它來創建圖表。

如何使用 Mermaid 語法？

使用一些專門支持 Mermaid 渲染的在線編輯器。推薦 Mermaid Live Edit
使用支持 Mermaid 語法的編輯器。比如，FlowUs 息流。

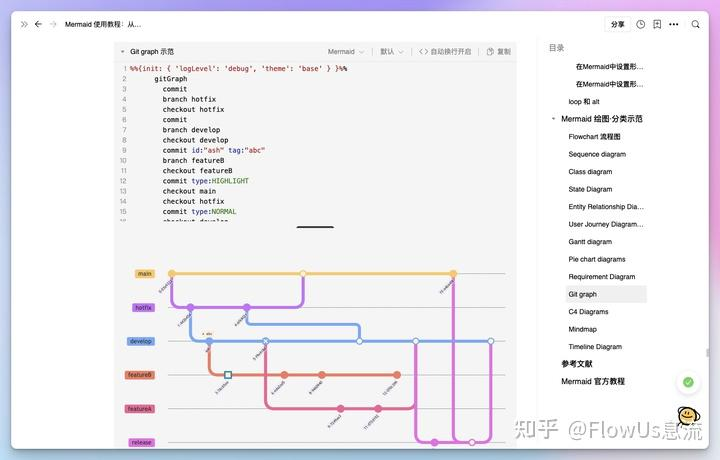

你可以在FlowUs中直接使用mermaid語法來創建各種類型的圖表，還支持將直接將圖片直接保存下來！
快來和息寶一起應用mermaid的強大功能,進一步精細化圖表制作吧！

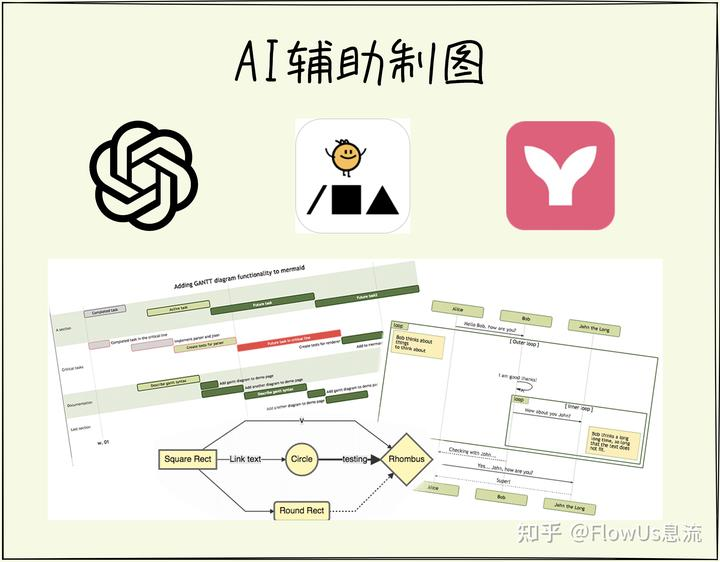

Mermaid 語法不會寫？

圖表類型支持

餅形圖(Pie Chart)
流程圖(Flow Chart)
時序圖(Sequence Diagram)
狀態圖(State Diagram)
甘特圖(Gantt Diagram)
類圖(class Diagram)
用戶旅程圖

餅圖

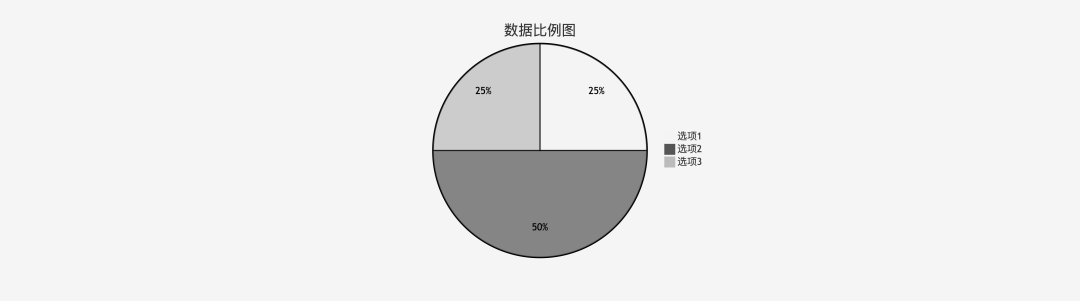

Pie Chart,中文也稱之為“餅狀圖”,是一種常用的數據可視化工具,可以用于展示不同部分之間的占比關系。使用Mermaid 繪制餅形圖也十分簡單,只需要按照以下格式編寫即可:

pie
title 數據比例圖
"選項1" : 25
"選項2" : 50
"選項3" : 25

其中,title是餅形圖的標題,選項1/2/3是各個數據選項的名稱,25/50/25則是它們對應的數值。你可以根據需要自行修改數據選項的個數以及對應的數值。

除此之外,還有一些可選的參數可以進行設置:

colors:用于設置各個數據選項對應的顏色。默認情況下,Mermaid會自動為每個數據選項分配一種顏色,也可以手動指定顏色;
labelFormat:用于設置餅形圖上的數據標簽格式,可以是數字、百分比等。
labelPosition:用于設置數據標簽的位置,可以是餅形圖內部、外部或者中心位置。

在繪制完餅形圖之后,你可以將它嵌入到你的文章或者報告中,這樣就能夠清晰直觀地展示數據的占比關系了。

流程圖

除了餅形圖之外,Mermaid還支持多種圖表類型,其中最常用的就是流程圖了。

流程圖可以用于展示某個過程中各個步驟的順序和關系,例如軟件開發過程中的各個階段、某個業務流程中的各個環節等等。

使用Mermaid繪制流程圖同樣也是非常簡單的:

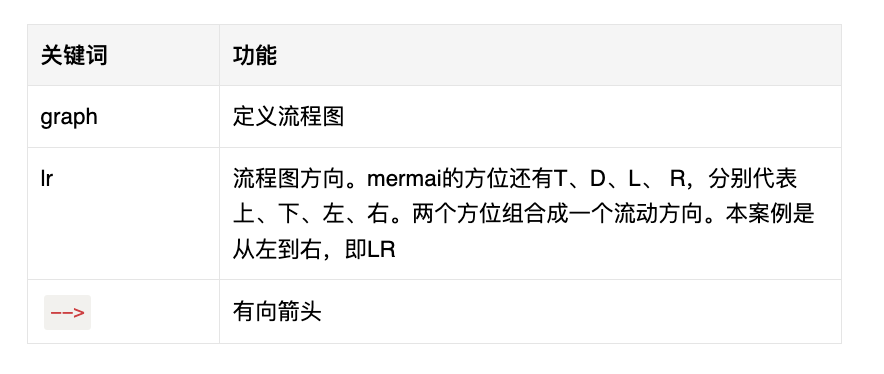

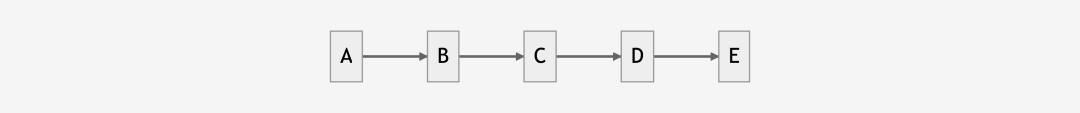

graph LR
  A-->B
  B-->C
  C-->D
  D-->E

其中,每個人物或狀態都用一個大寫字母表示。箭頭表示流程中的方向,可以是兩個人物之間直接的連線,也可以是虛擬的線。

例如,上面的流程圖中,大寫字母A表示流程的初始狀態,箭頭指向B表示從狀態A到狀態B的流程方向。

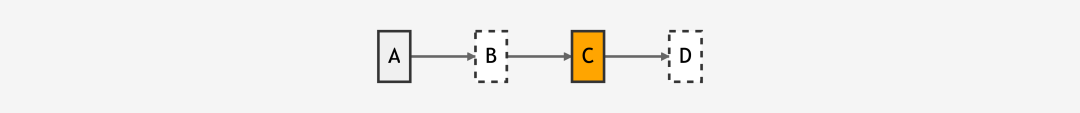

節點還可以調用修飾函數,對節點進行顏色、邊框、虛線等方面的設置,如下所示:

graph LR
A --> B --> C --> D
style A fill:#F0F0F0,stroke:#333,stroke-width:2px;
style B fill:#FFF,stroke:#333,stroke-width:2px,stroke-dasharray: 5 5;
style C fill:#FFA500,stroke:#333,stroke-width:2px;
style D fill:#FFF,stroke:#333,stroke-width:2px,stroke-dasharray: 5 5;

其中,style關鍵詞用于調用修飾函數,上面的代碼中,我們對節點A、B、C、D進行了不同的設置,使它們具有不同的顏色和邊框樣式。

時序圖

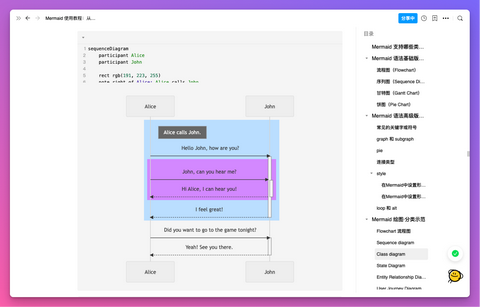

時序圖可以用于展示系統交互、程序控制流程等。在 Mermaid 中,時序圖的渲染方式也是非常簡便的。

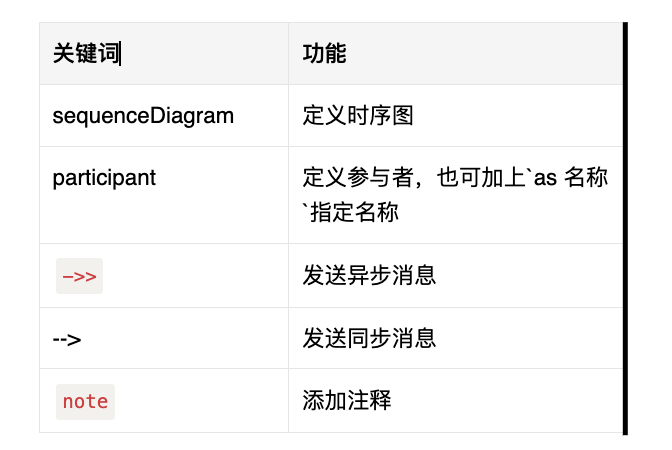

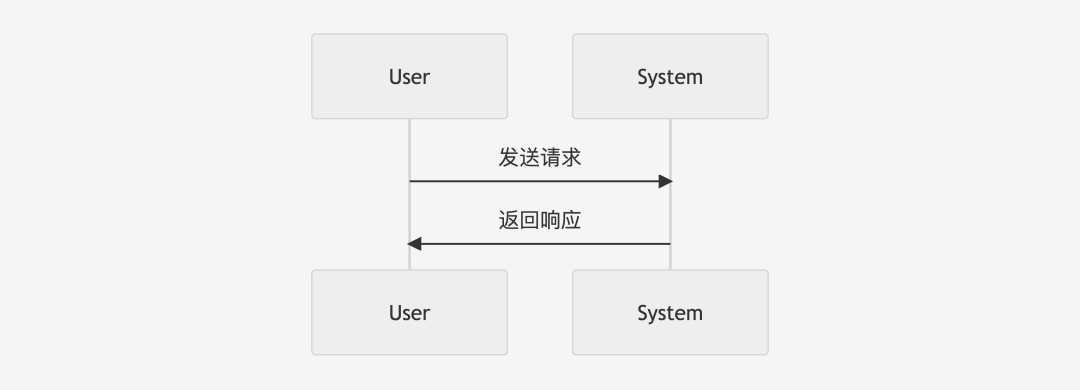

sequenceDiagram
participant User
participant System
User->>System: 發送請求
System->>User: 返回響應

狀態圖

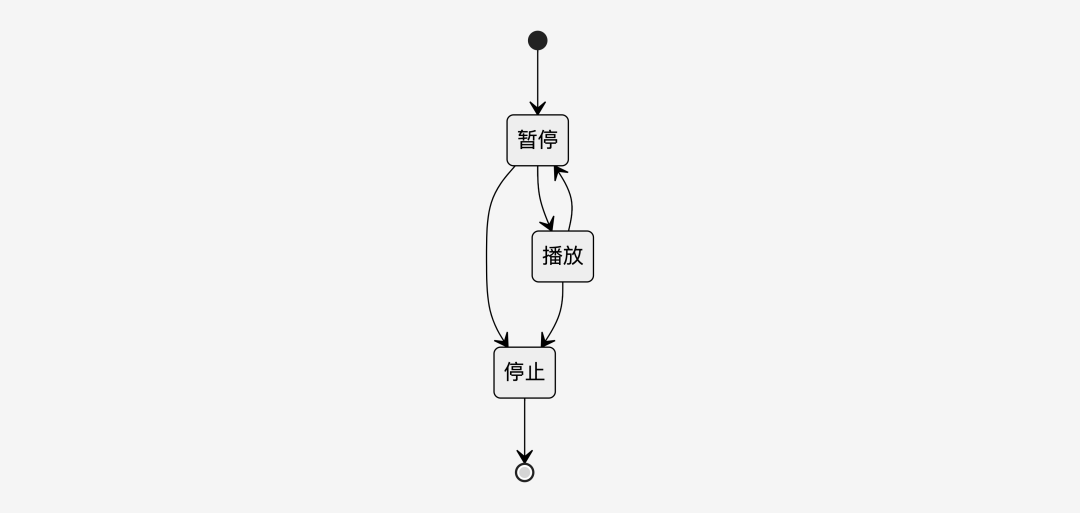

狀態圖用于展示對象的狀態和狀態間的轉移過程。在mermaid中,狀態圖的語法也是非常簡單的。狀態圖可以用于展示對象的生命周期、狀態轉移等。

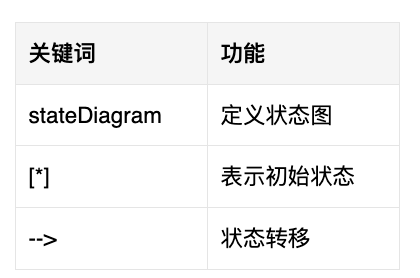

stateDiagram
[*] --> 暫停
    暫停 --> 播放
    暫停 --> 停止
    播放 --> 暫停
    播放 --> 停止
    停止 --> [*]

甘特圖

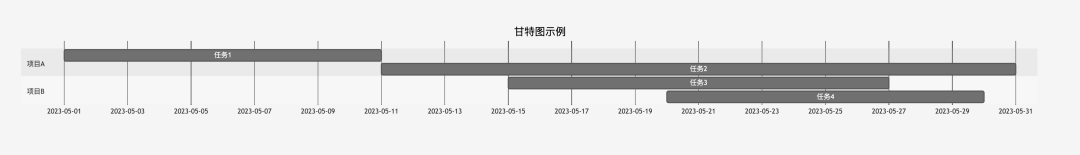

甘特圖用于展示項目進度安排、任務分配等信息,也是mermaid支持的一種圖表類型。

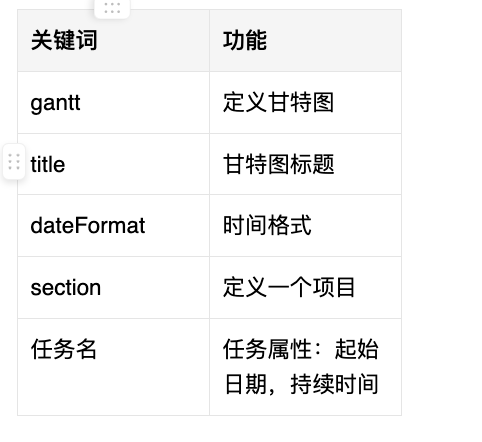

gantt
title 甘特圖示例
dateFormat  YYYY-MM-DD
section 項目A
任務1           :a1, 2023-05-01, 10d
任務2           :after a1  , 20d
section 項目B
任務3           :2023-05-15  , 12d
任務4           :2023-05-20  , 10d

甘特圖也支持更多的屬性設定,如顏色、進度等,可以參考官方文檔進行進一步學習。

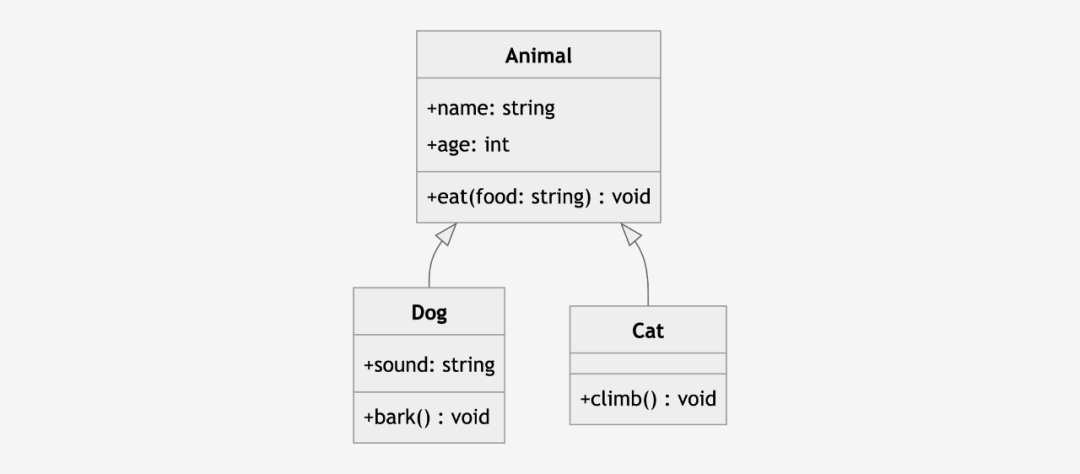

類圖

類圖用于展示類之間的關系,屬性和方法。在mermaid中,類圖的語法也是非常常用的。

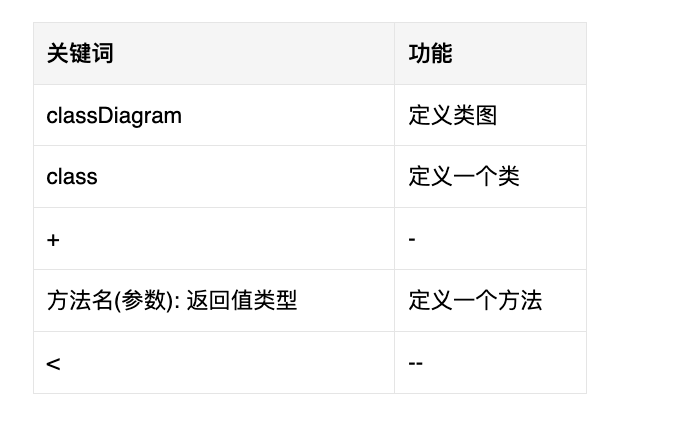

classDiagram
class Animal {
        +name: string
        +age: int
        +eat(food: string): void
    }
class Dog {
        +sound: string
        +bark(): void
    }
class Cat {
        +climb(): void
    }
    Animal <|-- Dog
    Animal <|-- Cat

class類圖中還有更多的屬性設定,如抽象類、接口、關聯關系等,可以參考官方文檔進行更多學習。

用戶旅程

用戶旅程圖主要分為多個階段或步驟,描述了用戶在使用產品或服務時的流程和情感反應。

在每個步驟中,可以進一步描述用戶的行為和反饋,可以幫助產品團隊更好地理解用戶需求和體驗,進而進行產品優化和改進。

在mermaid中,用戶旅程圖的語法如下:

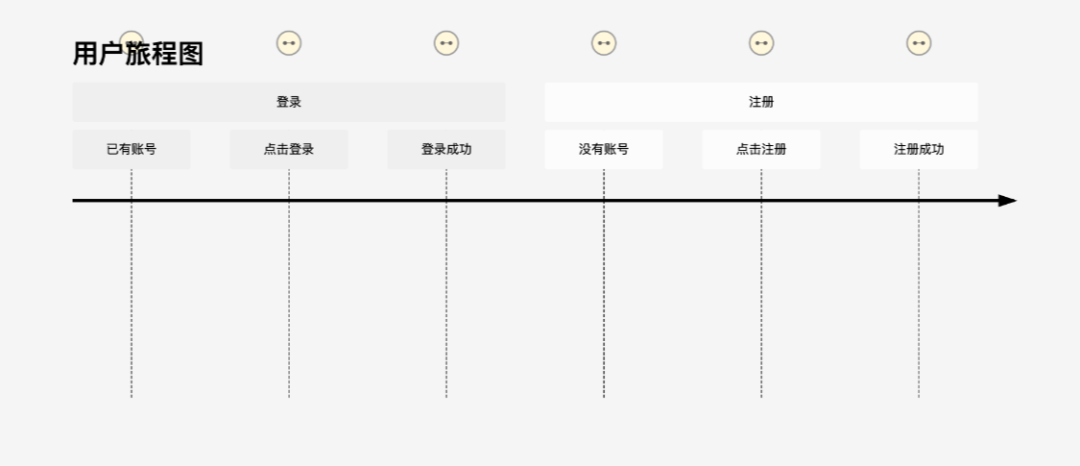

journey
title 用戶旅程圖
section 登錄
已有賬號         : 已有賬號頁面
點擊登錄         : 登錄操作
登錄成功         : 登錄成功頁面
section 注冊
沒有賬號         : 注冊頁面
點擊注冊         : 注冊操作
注冊成功         : 注冊成功頁面
