WPF實現html中的table控件

freeflydom

2024年3月28日 17:8 本文熱度 648

前言

　　相信很多做WPF開發的小伙伴都遇到過表格類的需求，雖然現有的Grid控件也能實現，但是使用起來的體驗感并不好，比如要實現一個Excel中的表格效果，估計你能想到的第一個方法就是套Border控件，用這種方法你需要控制每個Border的邊框，并且在一堆Bordr中找到Grid.Row，Grid.Column來確定位置，明明很簡單的一個功能，硬是耗費了大量時間。Grid的這種設計雖然功能很強大，但是同時也導致了操作繁瑣可讀性非常差的問題。此時做過web開發的人肯定很想念html中的table元素，沒錯，我也是這樣想的，如果能把html中的table元素搬到WPF中，那問題就輕松解決了，今天我們就來解決這個問題。

一、準備工作

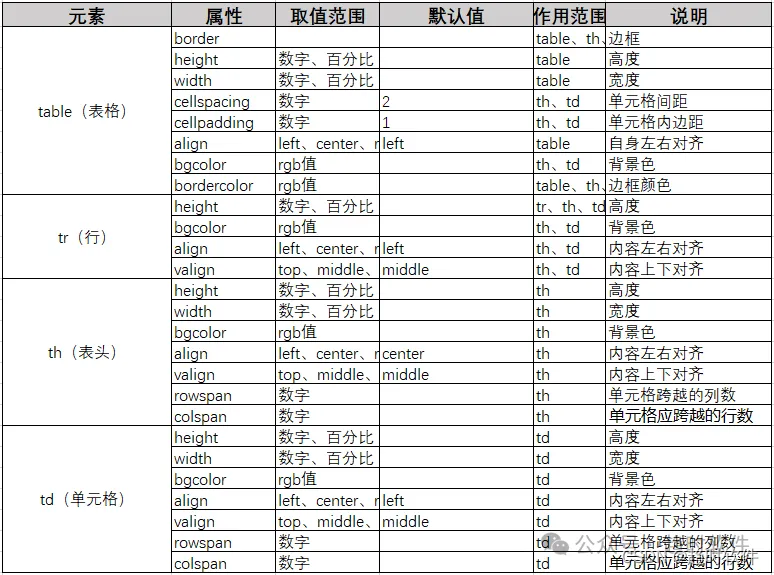

我們先來認識一下table元素，其實最開始的網頁功能相對簡單，table元素主要用于展示文本和基本的排版。然而隨著html標準的更新，table元素越來越復雜，很多功能在不同的標準中寫法可能不一樣，甚至有的功能只能在css中實現，這種情況我們成全照搬html中的寫法肯定不現實，也完全沒必要。所以必須做一個取舍。由于WPF中并沒有css的概念，所以我們盡量舍棄css中的寫法，使用WPF中類似的屬性寫法來開發，以下為統計出來的可用屬性。

二、需求分析

既然我們要復刻一個東西，第一步肯定是要先搞清楚這個東西的內在邏輯，所以我們先來看看html中的table元素是怎么回事。

2.1 table結構

<table>
  <tr>
    <th>header1</th>
    <th>header2</th>
    <th>header3</th>
  </tr>
  <tr>
    <td>value1</td>
    <td>value2</td>
    <td>value3</td>
  </tr>
  <tr>
    <td>value4</td>
    <td>value5</td>
    <td>value6</td>
  </tr>
</table>

2.1.1 table

table為表格根元素，table內可以放置多個tr。

2.1.2 tr

tr表示表格中的一行，一行可以放置若干個td。

2.1.3 td

td為表格單元格，td可以設置rowspan屬性合并多個行，可以設置colspan合并多個列。

2.2 尺寸單位

2.2.1適用范圍

table的width，height屬性，tr的height屬性，td的width，heigth屬性。

2.2.2 取值范圍

百度比（例：width="50%")
像素（例：width="500")
不設置（自動計算）

2.3 布局邏輯

2.3.1 table

2.3.1.1 width="50%"

寬度占可用空間的50%，當父控件尺寸改變時會重新計算寬度，如果所有td子元素的尺寸之合大于table寬度(width="50%")，table寬度==Sum(td.width)。

2.3.1.2 width="500"

寬度占500像素，當父控件尺寸改變時不會重新計算寬度，如果所有td子元素的尺寸之合大于table寬度(width="500")，table寬度==Sum(td.width)。

2.3.1.3 不設置寬度

不設置寬度的情況下，寬度根據td子元素的寬度計算，Sum(td.width)。

2.3.2 tr

2.3.2.1 height="50%"

高度占table元素總高的50%，當父控件尺寸改變時會重新計算高度，當tr中高度最高的td超過了tr的50%時，整行高度以該td的高度為準。

2.3.2.2 height="500"

高度占500像素，當父控件尺寸改變時會重新計算高度，當tr中高度最高的td超過了tr的500像素時，整行高度以該td的高度為準。

2.3.2.3 不設置高度

不設置高度的情況下，以最高的td子元素為準。

2.3.3 td

2.3.3.1 width="50%"

寬度占table寬度的50%，當剩余寬度不足以分配給其它列時會壓縮該列的50%寬度，分配給其它列。該列的實際寬度以該列所有td的最大寬度為準。

2.3.3.2 width="50"

寬度占50像素，當剩余寬度不足以分配給其它列時會壓縮該列的50像素寬度，分配給其它列。該列的實際寬度以該列所有td的最大寬度為準。

2.3.3.3 不設置寬度

不設置寬度的情況下，如果其它設置了寬度的列分配完寬度后，剩余寬度大于所有td的最小寬度的總合，那么未設置寬度的列會平均分配剩余的寬度，如果剩余的寬度小于所有td最小寬度的總合，那么所有td的寬度按最小寬度分配，其它已設置寬度的列則壓縮寬度。該列的實際寬度以該列所有td的最大寬度為準。

2.3.3.4 height="50%"

高度占table高度的50%，當剩余高度不足以分配給其它行時會壓縮該行的50%高度，分配給其它行。該行的實際高度以該行所有td的最大高度為準。如果最高td的高度大于tr，則以最高的td為準，如果小于tr，則以tr的高度為準。

2.3.3.5 height="50"

高度占50像素，當剩余高度不足以分配給其它行時會壓縮該行的50像素高度，分配給其它行。該行的實際高度以該行所有td的最大高度為準。如果最高td的高度大于tr，則以最高的td為準，如果小于tr，則以tr的高度為準。

2.3.3.6 不設置高度

不設置高度的情況下，如果其它設置了高度的行分配完高度后，剩余高度大于所有td的最小高度的總合，那么未設置高度的行會平均分配剩余的高度，如果剩余的高度小于所有td最小高度的總合，那么所有td的高度按最小高度分配，其它已設置高度的行則壓縮高度。該行的實際高度以該列所有td的最大高度為準。

三、功能實現

　　通過對需求的分析，我們知道至少應該有3個類來實現表格功能，分別是Table、Tr、Td，我們下面來看看怎么來實現它們。

3.1 Table控件

　　Table是一個在界面上需要呈現的元素，該控件主要處理布局及排列，不需要控件模板，所以不應該繼承自Control類，那么可不可以繼承自Panel呢，明顯也不行，Panel的尺寸及布局系統繼承自FrameworkElement，并不能給它的寬度設置Width="50%"這種值，所以它不僅不能繼承自Panel，也不能繼承自FrameworkElement，所以Table應該繼承自UIElement類，我們需要在Table寫自己的尺寸及布局管理功能，以下為Talbe的示例代碼。

[ContentProperty("Rows")]
public class Table : UIElement
{
    /// <summary>
    /// 獲取或設置行
    /// </summary>
    public TrCollection Rows
    {
        get { return (TrCollection)GetValue(RowsProperty); }
        private set { SetValue(RowsProperty, value); }
    }

    public static readonly DependencyProperty RowsProperty =
        DependencyProperty.Register("Rows", typeof(TrCollection), typeof(Table));

    /// <summary>
    /// 獲取或設置寬度
    /// </summary>
    public TableLength Width
    {
        get { return (TableLength)GetValue(WidthProperty); }
        set { SetValue(WidthProperty, value); }
    }

    public static readonly DependencyProperty WidthProperty =
        DependencyProperty.Register("Width", typeof(TableLength), typeof(Table));

    /// <summary>
    /// 獲取或設置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Table));
}

3.2 Tr

Tr在Table里主要的作用是表達邏輯關系，不需要在界面上呈現，所以我們可以讓它繼承自DependencyObject，可以綁定屬性就行了，以下為示例代碼。

[ContentProperty("Cells")]
public class Tr : DependencyObject
{
    /// <summary>
    /// 獲取或設置單元格
    /// </summary>
    public TdCollection Cells
    {
        get { return (TdCollection)GetValue(CellsProperty); }
        private set { SetValue(CellsProperty, value); }
    }

    public static readonly DependencyProperty CellsProperty =
        DependencyProperty.Register("Cells", typeof(TdCollection), typeof(Tr));

    /// <summary>
    /// 獲取或設置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Tr));
}

3.3 Td

Td的情況與Table類似，需要在界面上呈現，并且有自己的尺寸及布局邏輯，所以繼承自UIElement，以下為示例代碼。

public class Td : UIElement
{
    /// <summary>
    /// 獲取或設置需要跨的列數
    /// </summary>
    public int ColSpan
    {
        get { return (int)GetValue(ColSpanProperty); }
        set { SetValue(ColSpanProperty, value); }
    }

    public static readonly DependencyProperty ColSpanProperty =
        DependencyProperty.Register("ColSpan", typeof(int), typeof(Td), new PropertyMetadata(1));

    /// <summary>
    /// 獲取或設置需要跨的行數
    /// </summary>
    public int RowSpan
    {
        get { return (int)GetValue(RowSpanProperty); }
        set { SetValue(RowSpanProperty, value); }
    }

    public static readonly DependencyProperty RowSpanProperty =
        DependencyProperty.Register("RowSpan", typeof(int), typeof(Td), new PropertyMetadata(1));

    /// <summary>
    /// 獲取或設置寬度
    /// </summary>
    public TableLength Width
    {
        get { return (TableLength)GetValue(WidthProperty); }
        set { SetValue(WidthProperty, value); }
    }

    public static readonly DependencyProperty WidthProperty =
        DependencyProperty.Register("Width", typeof(TableLength), typeof(Table));

    /// <summary>
    /// 獲取或設置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Table));
}

3.4.1 MeasureCore()

該方法傳入一個名為availableSize的Size參數，該參數為控件可用的最大尺寸，我們需要通過這個參數計算各個單元格的排列位置及尺寸，并根據排列情況返回一個控件的期望尺寸，以下為實現的大致流程。

1 通過Table的Height及Width參數計算出真實的尺寸;

2 讀取Table的Tr屬性，取出所有Td，并定義一個二維數組將所有Td存放進去（Td[n,n]），如果Td的RowSpan或ColSpan參數大于1則將被合并的位置存入一個null。

3 根據第2步的填充結果再定義一個存放坐標的二維數據(Size[n,n]）；

4 測量Td子元素的尺寸，計算每個單元格實際尺寸，根據Td子元素尺寸計算是否需要壓縮尺寸，計算完成后將單元格的尺寸存入第3步的數組中；

5 根據第3步保存的尺寸數據計算單元格跨行或跨列后的尺寸；

6 將計算出的Table實際尺寸返回給MeasureCore方法，以供下一步排列使用；

3.4.2 ArrangeCore()

該方法處理子控件的位置排列，循環調用每一個單元格的Arrange()方法，傳入測量位置及尺寸就可以了。

3.4.3 OnRender()

該方法讀取BorderColor、BgColor等參數畫線及填充顏色，表格的外觀都是由它畫出來的。

四、運行效果

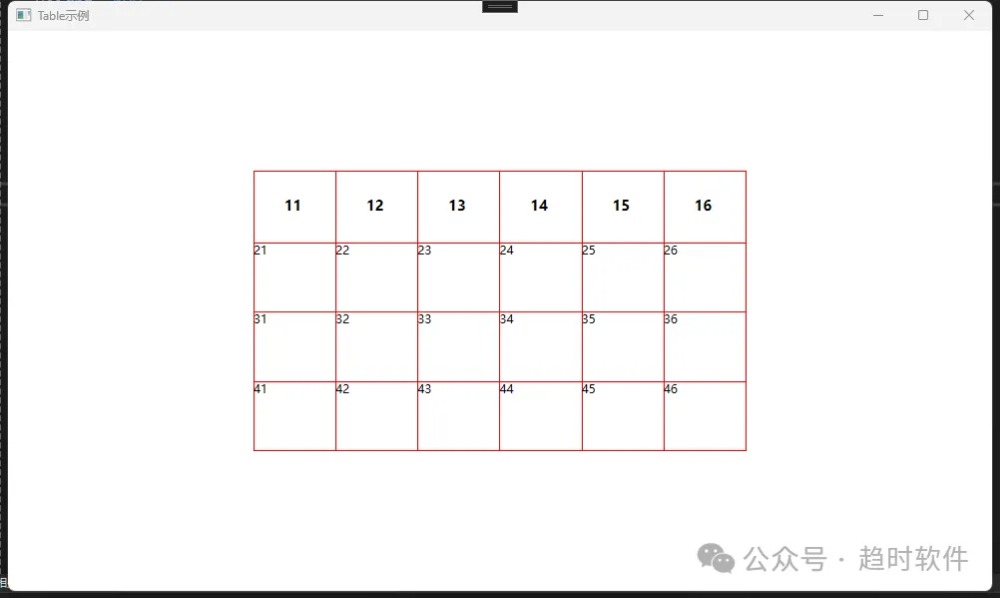

4.1 默認效果

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td>23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td>45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

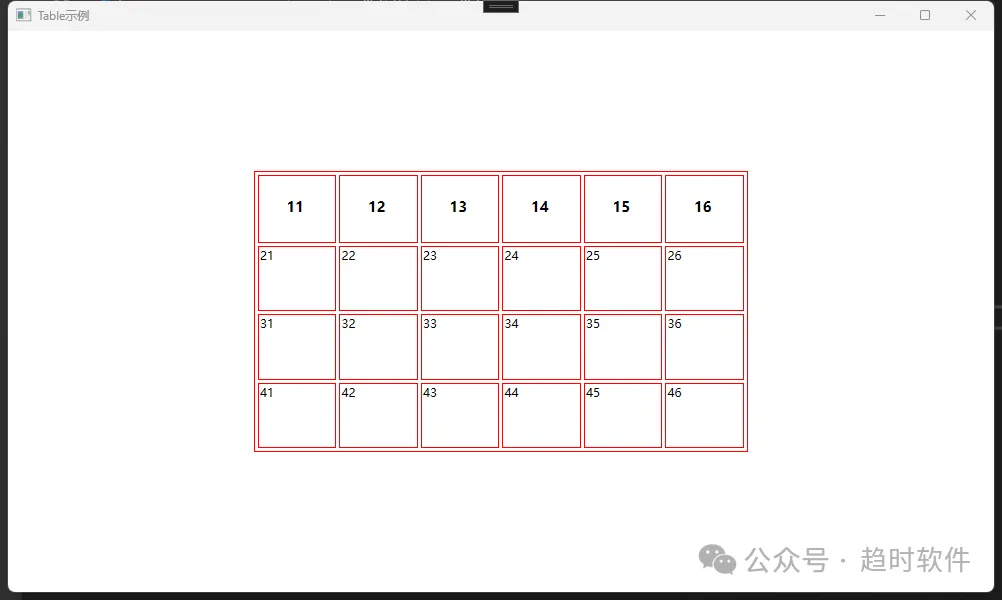

4.2 合并相鄰的線

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red collapse"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td>23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td>45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

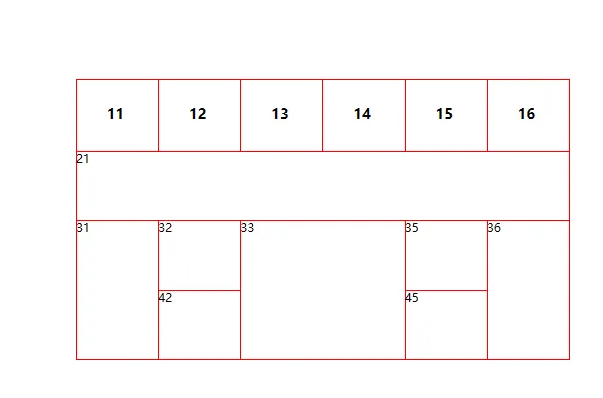

4.3 合并單元格

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red collapse"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td ColSpan="6">21</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td RowSpan="2">31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td ColSpan="2" RowSpan="2">33</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td RowSpan="2">36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>42</qs:Td>
        <qs:Td>45</qs:Td>
    </qs:Tr>
</qs:Table>

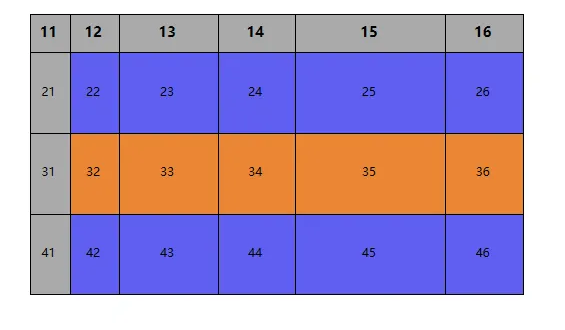

4.4 綜合案例

<qs:Table
       Width="50%"
       Height="50%"
       Align="Center"
       Border="1 solid Black collapse"
       Valign="Middle">
    <qs:Tr
           Height="40"
           Align="Center"
           BgColor="#FFAAAAAA"
           Valign="Middle">
        <qs:Th Width="40" BgColor="#FFAAAAAA">11</qs:Th>
        <qs:Th Width="10%">12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FF5F5FF1"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td Width="20%">23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FFEA8633"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FF5F5FF1"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td Width="150">45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

4.5 課表

<qs:Table
    Width="600"
    Height="250"
    Align="Center"
    Border="1 solid black collapse"
    Valign="Middle">
    <qs:Tr
        Height="60"
        Align="Center"
        BgColor="#FFE5E5E5"
        Valign="Middle">
        <qs:Th ColSpan="2">
            <TextBlock Text="課時/日期" />
        </qs:Th>
        <qs:Th>星期一</qs:Th>
        <qs:Th>星期二</qs:Th>
        <qs:Th>星期三</qs:Th>
        <qs:Th>星期四</qs:Th>
        <qs:Th>星期五</qs:Th>
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td RowSpan="4">上午</qs:Td>
        <qs:Td Width="100">第1節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第2節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第3節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第4節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td RowSpan="2">上午</qs:Td>
        <qs:Td Width="100">第5節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第6節</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
</qs:Table>

轉自博客園，作者趨時軟件https://www.cnblogs.com/qushi2020/p/18096836

該文章在 2024/3/28 17:09:39 編輯過
