Shader入門教程（圖文）

admin

2024年4月1日 9:39 本文熱度 726

自從接觸了shader之后我便深深得愛上了它，因為它獨特的編程思考方式沖擊著我這十幾年的慣性認知。在向各位大佬學習的過程中，每學到一個新的技巧，我都不禁感嘆：“實在是妙！”。本文將整理一些個人常用的shader技巧/方法，只包含片元著色器相關內容。由于本人尚屬初學，所以內容會比較基礎。

簡單幾何圖形

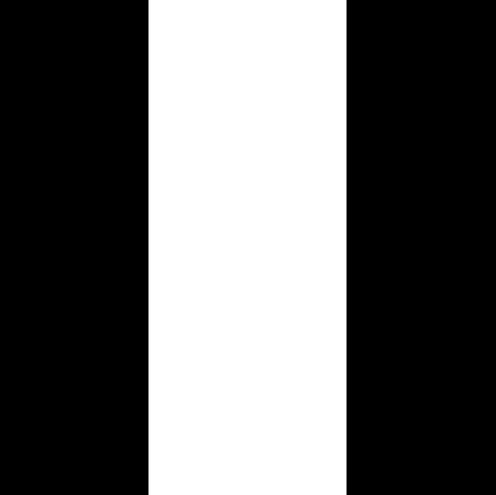

區間（帶通）

兩個階梯函數疊加構成的帶通函數，用數字信號處理的角度去思考貌似是個不錯的選擇

  float Band(float v, float start, float end) {
      float up = step(start, v);
      float down = 1.0 - step(end, v);
      return up * down;
  }

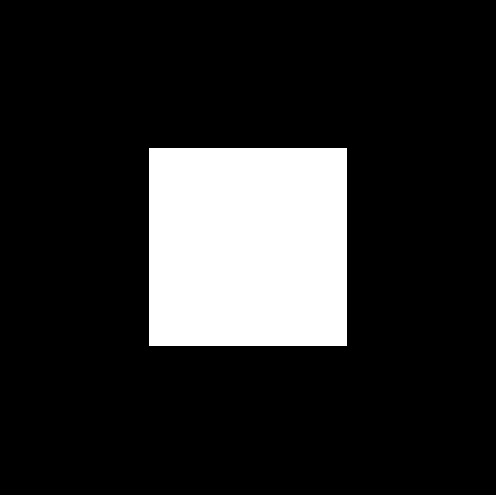

矩形

x, y兩個方向的帶通函數疊加

  float Rect(vec2 uv, float l, float b, float r, float t) {
      float x = Band(uv.x, l, r);
      float y = Band(uv.y, b, t);
      return x * y;
  }

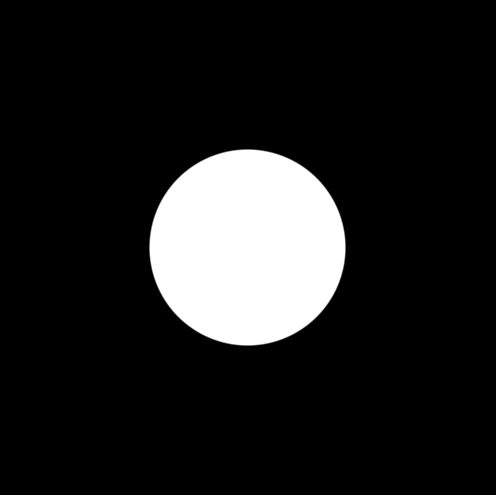

圓形

圓形比較容易出現鋸齒，所以用 smoothstep 做平滑處理。
由于 distance() 依賴 sqrt() 開根號，在一些老硬件上會比較耗時，實際使用時可以考慮轉換為和r平方進行比較的公式。

  float Circle(vec2 uv, vec2 o, float r, float blur) {
      return smoothstep(r, r-blur, distance(uv, o));
  }

混合疊加

上述幾何圖形函數的輸出值是0或1的float（經過 smoothstep() 可能會出現中間值，不過此處可以不考慮）。
0或1的float值可以利用加、減、乘來模擬位運算。比如上述區間、矩形幾何圖形都是通過乘法疊加。

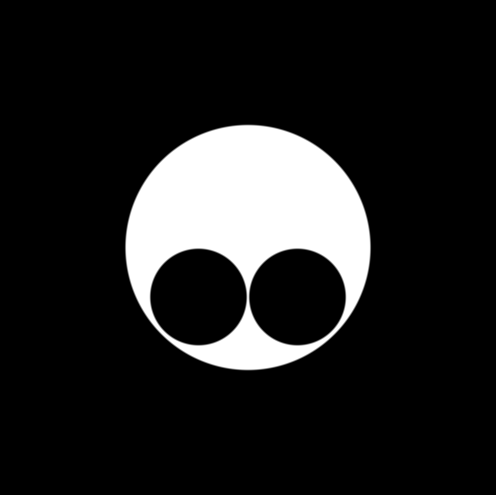

加減法例子：ET臉

畫一個大圓當臉，減去兩個小圓當眼睛

  float ETFace(vec2 uv, vec2 o) {
      float c = Circle(uv, vec2(.0, .0), 0.5, 0.01);
      c -= Circle(uv, vec2(-.2, -.2), 0.2, 0.01);
      c -= Circle(uv, vec2(.2, -.2), 0.2, 0.01);
      return c;
  }

坐標空間處理

Cocos Creator以 左上角 為坐標原點，范圍(0, 1)。
shadertoy, GlslEditor中均以 左下角 為坐標原點，范圍(0, 1)，接下來所有代碼將使用這個坐標系。

在繪制某些對稱圖形時可能需要將原點調整到屏幕中心，即將(0, 1)區間映射到(-0.5, 0.5)。
根據不同場景也可以將(0, 1)區間映射到(-1, 1)，哪個處理起來方便用哪個。

1.  // (0, 1)區間映射到(-1, 1)
2.  uv = uv * 2.0 - 1.0;

也可以用下面的方法從任意區間映射到任意區間

  float Remap01(float a, float b, float t) {
      return (t-a) / (b-a);
  }


  float Remap(float a, float b, float c, float d, float t) {
      return Remap01(a, b, t) * (d-c) + c;
  }

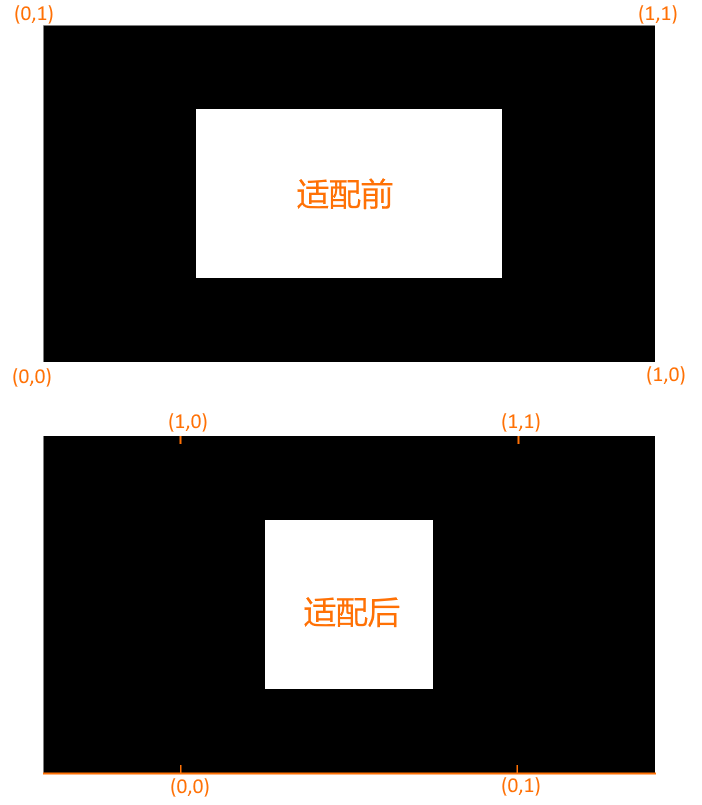

長寬適配

不知道這個功能的簡稱是什么，暫且這么稱呼吧。
其作用是在分辨率長寬不等的情況下將坐標空間映射為等邊，映射后原先較長的一邊其自變量區間會被放大。

  void main() {
      vec2 uv = gl_FragCoord.xy/u_resolution.xy;
      uv = uv * 2.0 - 1.0;            // 位移到以中間為原點
      uv.x *= u_resolution.x/u_resolution.y;    // 將x的自變量區間拉長

      float mask = Rect(uv, -0.5, -0.5, 0.5, 0.5);
      vec3 color = vec3(mask);
      gl_FragColor = vec4(color,1.0);
  }

計算角度

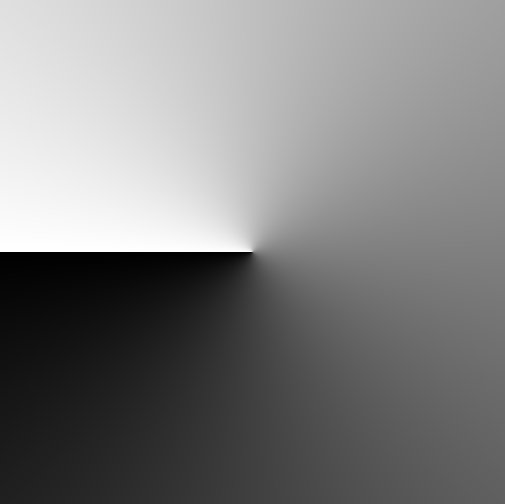

用atan() 計算角度，圖中將(-PI, PI)區間映射到(0, 1)區間，并且將值對應的灰度輸出。
atan() 計算比較耗時，實際項目中慎用。

  #define PI 3.141592653589793


  void main() {
      vec2 uv = gl_FragCoord.xy/u_resolution.xy;
      uv = uv * 2.0 - 1.0;
      uv.x *= u_resolution.x/u_resolution.y;

      float angle = atan(uv.y, uv.x);
    angle = Remap(-PI, PI, 0., 1.0, angle);
    vec3 color = vec3(angle);
    gl_FragColor = vec4(color,1.0);
}

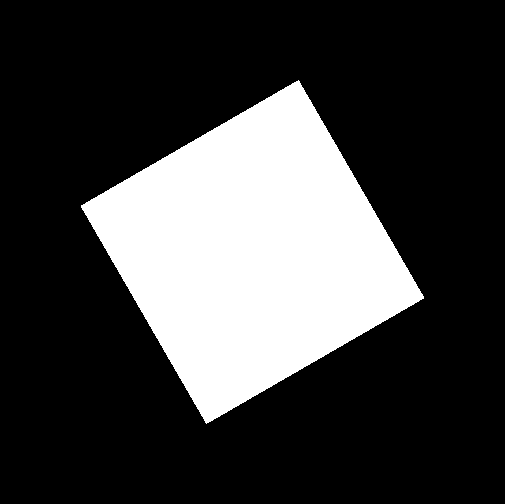

旋轉

uv乘以旋轉矩陣

  #define PI 3.141592653589793


  mat2 Rotate2d(float angle){
      return mat2(cos(angle), -sin(angle),
             sin(angle), cos(angle));
  }


void main() {
    vec2 uv = gl_FragCoord.xy/u_resolution.xy;
    uv = uv * 2.0 - 1.0;
    uv.x *= u_resolution.x/u_resolution.y;

    uv = Rotate2d(PI / 6.) * uv;
    float mask = Rect(uv, -0.5, -0.5, 0.5, 0.5);
    vec3 color = vec3(mask);
    gl_FragColor = vec4(color,1.0);
}

網格化

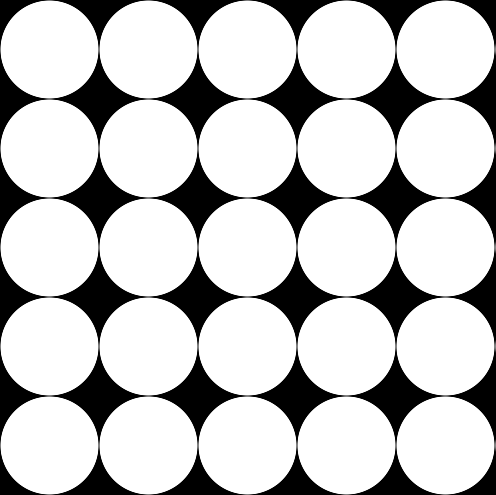

將屏幕分割成5x5個網格，每個格子里畫一個圓。
原理是將uv拉伸5倍后取小數部分，這樣處理后uv會變成每個網格內的局部坐標，這個技巧被廣泛使用。

  void main() {
      // ...
      uv = fract(uv * 5.);
      float mask = Circle(uv, vec2(0.5), 0.5, 0.01);
      // ...
  }

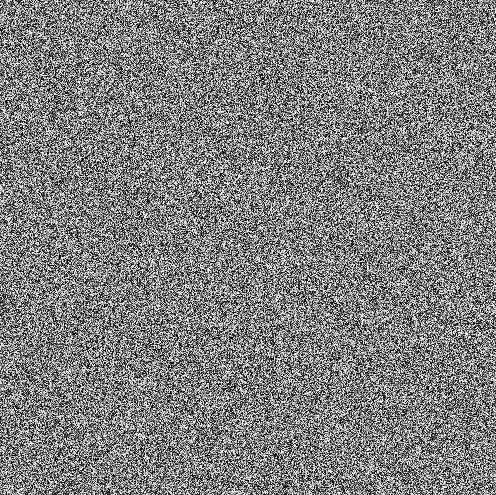

噪音（隨機化hash）

獲取噪音的方法很多很靈活，輸入一般是和uv相關的變量，輸出(0, 1)范圍的1維或2維值。
只要讓人肉眼難分辨出模式，就是一個好用的噪音函數。
噪音的用途非常廣泛，可以利用噪音降低圖片的人工痕跡，后面會單獨整理一篇文章。

  float Noise1(vec2 p) {
      return fract(sin(
          dot(p, vec2(12.9898,78.233))
      ) * 43758.5453123);
  }


  float Noise2(vec2 p) {
      p = frac(p * vec2(123.34, 345.45));
    p += dot(p, p + 34.345);
    return frac(p.x * p.y);
}

常用鏈接

shadertoy
可以找到很多大神級shader作品
http://shadertoy.com/
《The Book Of Shaders》
很棒的入門書籍，可惜還沒更新完
https://thebookofshaders.com/
我的博客
將《The Book Of Shaders》里的GlslEditor嵌入博客用于平時練習
https://caogtaa.github.io/shader/2020/07/16/shader-playground/
