GDI

GDI（Graphics Device Interface）就是使用user32下WindowsAPI來實現，是 Windows 操作系統中最早、最基礎的圖形設備接口，滿足所有windows平臺。屏幕/窗口截圖可以詳見： .NET 窗口/屏幕截圖 - 唐宋元明清2188 - 博客園 (cnblogs.com)

錄制屏幕，可以基于GDI截圖方案，使用定時器捕獲屏幕數據。

GDI性能不太好，尤其是針對高幀率及高分辨率需求，達到每秒20幀以上的截取,占用CPU就有點高了。另外GDI不能獲取鼠標,需要在截取的圖像中把鼠標畫上去。

所以GDI使用很方便、不依賴GPU，對性能要求不高的截圖場景建議直接使用這個方案。

WGC

Windows Graphics Capture ，是Win10引入的一種新截取屏幕以及截取窗口內容的機制 Screen capture - UWP applications | Microsoft Learn

WinRT提供接口訪問，Csproj屬性中添加：<UseWinRT>true</UseWinRT>

截圖代碼實現示例：

public WgcCapture(IntPtr hWnd, CaptureType captureType)
    {
        if (!GraphicsCaptureSession.IsSupported())
        {
            throw new Exception("不支Windows Graphics Capture API");
        }
        var item = captureType == CaptureType.Screen ? CaptureUtils.CreateItemForMonitor(hWnd) : CaptureUtils.CreateItemForWindow(hWnd);
        CaptureSize = new Size(item.Size.Width, item.Size.Height);


        var d3dDevice = Direct3D11Utils.CreateDevice(false);
        _device = Direct3D11Utils.CreateSharpDxDevice(d3dDevice);
        _framePool = Direct3D11CaptureFramePool.CreateFreeThreaded(d3dDevice, pixelFormat: DirectXPixelFormat.B8G8R8A8UIntNormalized, numberOfBuffers: 1, item.Size);
        _desktopImageTexture = CreateTexture2D(_device, item.Size);
        _framePool.FrameArrived += OnFrameArrived;
        item.Closed += (i, _) =>
        {
            _framePool.FrameArrived -= OnFrameArrived;
            StopCapture();
            ItemClosed?.Invoke(this, i);
        };
        _session = _framePool.CreateCaptureSession(item);
    }
    private void OnFrameArrived(Direct3D11CaptureFramePool sender, object args)
    {
        try
        {
            using var frame = _framePool.TryGetNextFrame();
            if (frame == null) return;
            var data = CopyFrameToBytes(frame);
            var captureFrame = new CaptureFrame(CaptureSize, data);
            FrameArrived?.Invoke(this, captureFrame);
        }
        catch (Exception)
        {
            // ignored
        }
    }

Windows.GraphicsCapture API負責從屏幕實際抓取像素， GraphicsCaptureItem 類表示所捕獲的窗口或顯示， GraphicsCaptureSession 用于啟動和停止捕獲操作， Direct3D11CaptureFramePool 類維護要將屏幕內容復制到其中的幀的緩沖區。

WGC截圖流程：

創建捕捉項：使用 CreateCaptureItemForMonitor 或 CreateCaptureItemForWindow 來創建捕捉項。
創建D3D11設備和上下文：調用 D3D11CreateDevice 創建 Direct3D 11 設備和設備上下文。這里雖然沒有使用DXGI截圖，但引用了DXGI的設備類型
轉換為 Direct3D 設備：將 D3D11 設備轉換為SharpDX Direct3D 設備對象。
創建幀池和會話：使用 Direct3D11CaptureFramePool 和 GraphicsCaptureSession。
開始捕捉：調用 StartCapture 開始會話，并注冊幀到達事件。
處理幀：在幀到達事件中處理捕獲的幀

我們這里是使用比較成熟的SharpDX來處理Direct3D，引用如下Nuget版本

獲取到截取的D3D對象幀，幀畫面轉數據流：

private byte[] CopyFrameToBytes(Direct3D11CaptureFrame frame)
    {
        using var bitmap = Direct3D11Utils.CreateSharpDxTexture2D(frame.Surface);
        _device.ImmediateContext.CopyResource(bitmap, _desktopImageTexture);
        // 將Texture2D資源映射到CPU內存
        var mappedResource = _device.ImmediateContext.MapSubresource(_desktopImageTexture, 0, MapMode.Read, MapFlags.None);
        //Bgra32
        var bytesPerPixel = 4;
        var width = _desktopImageTexture.Description.Width;
        var height = _desktopImageTexture.Description.Height;
        using var inputRgbaMat = new Mat(height, width, MatType.CV_8UC4, mappedResource.DataPointer, mappedResource.RowPitch);


        var data = new byte[CaptureSize.Width * CaptureSize.Height * bytesPerPixel];
        if (CaptureSize.Width != width || CaptureSize.Height != height)
        {
            var size = new OpenCvSharp.Size(CaptureSize.Width, CaptureSize.Height);
            Cv2.Resize(inputRgbaMat, inputRgbaMat, size, interpolation: InterpolationFlags.Linear);
        }
        var sourceSize = new Size(frame.ContentSize.Width, frame.ContentSize.Height);
        if (CaptureSize == sourceSize)
        {
            var rowPitch = mappedResource.RowPitch;
            for (var y = 0; y < height; y++)
            {
                var srcRow = inputRgbaMat.Data + y * rowPitch;
                var destRowOffset = y * width * bytesPerPixel;
                Marshal.Copy(srcRow, data, destRowOffset, width * bytesPerPixel);
            }
        }
        else
        {
            Marshal.Copy(inputRgbaMat.Data, data, 0, data.Length);
        }


        _device.ImmediateContext.UnmapSubresource(_desktopImageTexture, 0);
        return data;
    }

將Surface對象轉換為獲取 SharpDX的Texture2D，映射到CPU以內存拷貝方式輸出圖像字節數據。

上面默認是輸出三通道8位的Bgr24，如果是四通道Bgra32可以按如下從內存拷貝：

using var inputRgbMat = new Mat();

Cv2.CvtColor(inputRgbaMat, inputRgbMat, ColorConversionCodes.BGRA2BGR);

Marshal.Copy(inputRgbMat.Data, data, 0, data.Length);

拿到字節數據，就可以保存本地或者界面展示了。

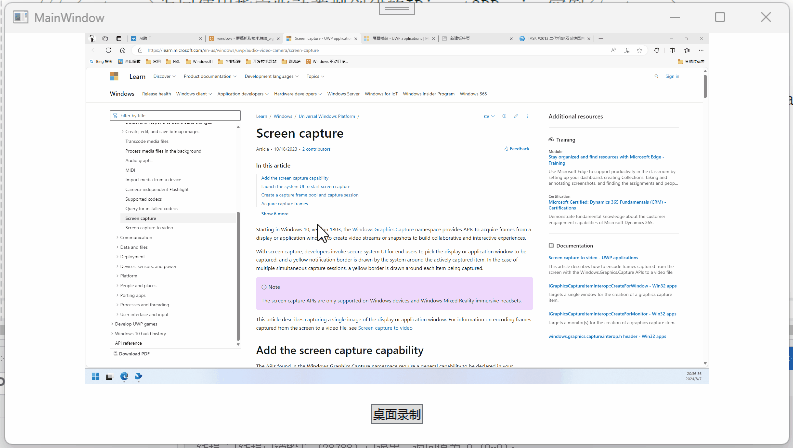

屏幕截圖Demo顯示：

private void CaptureButton_OnClick(object sender, RoutedEventArgs e)
    {
        var monitorHandle = MonitorUtils.GetMonitors().First().MonitorHandle;
        var wgcCapture = new WgcCapture(monitorHandle, CaptureType.Screen);
        wgcCapture.FrameArrived += WgcCapture_FrameArrived;
        wgcCapture.StartCapture();
    }


    private void WgcCapture_FrameArrived(object? sender, CaptureFrame e)
    {
        Application.Current.Dispatcher.Invoke(() =>
        {
            var stride = e.Size.Width * 4; // 4 bytes per pixel in BGRA format
            var bitmap = BitmapSource.Create(e.Size.Width, e.Size.Height, 96, 96, PixelFormats.Bgra32, null, e.Data, stride);
            bitmap.Freeze();
            CaptureImage.Source = bitmap;
        });
    }

WGC利用了現代圖形硬件和操作系統特性、能夠提供高性能和低延遲的屏幕捕抓，適用于實時性比較高的場景如屏幕錄制、視訊會議等應用。

更多的，可以參考官網屏幕捕獲到視頻 - UWP applications | Microsoft Learn。也可以瀏覽、運行我的Demo：kybs00/CaptureImageDemo (github.com)

DXGI

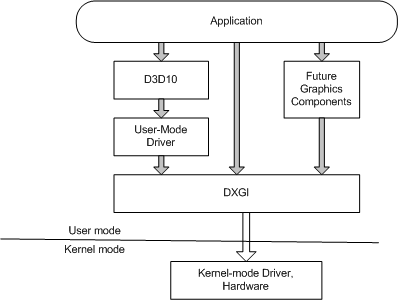

全名DirectX Graphics Infrastructure。從Win8開始，微軟引入了一套新的接口Desktop Duplication API,而由于Desktop Duplication API是通過DXGI來提供桌面圖像的，速度非常快。

DXGI使用GPU，所以cpu占用率很低，性能很高。DXGI官網文檔：DXGI - Win32 apps | Microsoft Learn

因為DXGI也是使用DirectX,所以很多接口與WGC差不多。也就是通過D3D，各種QueryInterface，各種Enum，核心方法是AcquireNextFrame

它有個缺點，沒辦法捕獲窗口內容。所以視訊會議共享窗口，是無法通過DXGI實現

我們看看Demo調用代碼，

private void CaptureButton_OnClick(object sender, RoutedEventArgs e)
    {
        var monitorDxgiCapture = new MonitorDxgiCapture();
        monitorDxgiCapture.FrameArrived += WgcCapture_FrameArrived;
        monitorDxgiCapture.StartCapture();
    }


    private void WgcCapture_FrameArrived(object? sender, CaptureFrame e)
    {
        Application.Current?.Dispatcher.Invoke(() =>
        {
            var stride = e.Size.Width * 4; // 4 bytes per pixel in BGRA format
            var bitmap = BitmapSource.Create(e.Size.Width, e.Size.Height, 96, 96, PixelFormats.Bgra32, null, e.Data, stride);


            bitmap.Freeze();
            CaptureImage.Source = bitmap;
        });
    }

捕獲畫面幀數據：

[HandleProcessCorruptedStateExceptions]
    private CaptureFrame CaptureFrame()
    {
        try
        {
            var data = new byte[CaptureSize.Width * CaptureSize.Height * 4];
            var result = _mDeskDupl.TryAcquireNextFrame(TimeOut, out _, out var desktopResource);
            if (result.Failure) return null;


            using var tempTexture = desktopResource?.QueryInterface<Texture2D>();
            _mDevice.ImmediateContext.CopyResource(tempTexture, _desktopImageTexture); //拷貝圖像紋理：GPU硬件加速的紋理復制
            desktopResource?.Dispose();


            var desktopSource = _mDevice.ImmediateContext.MapSubresource(_desktopImageTexture, 0, MapMode.Read, MapFlags.None);
            using var inputRgbaMat = new Mat(_screenSize.Height, _screenSize.Width, MatType.CV_8UC4, desktopSource.DataPointer);
            if (CaptureSize.Width != _screenSize.Width || CaptureSize.Height != _screenSize.Height)
            {
                var size = new OpenCvSharp.Size(CaptureSize.Width, CaptureSize.Height);
                Cv2.Resize(inputRgbaMat, inputRgbaMat, size, interpolation: InterpolationFlags.Linear);
            }
            Marshal.Copy(inputRgbaMat.Data, data, 0, data.Length);


            var captureFrame = new CaptureFrame(CaptureSize, data);
            _mDevice.ImmediateContext.UnmapSubresource(_desktopImageTexture, 0);
            //釋放幀
            _mDeskDupl.ReleaseFrame();
            return captureFrame;
        }
        catch (AccessViolationException)
        {
            return null;
        }
        catch (Exception)
        {
            return null;
        }
    }
