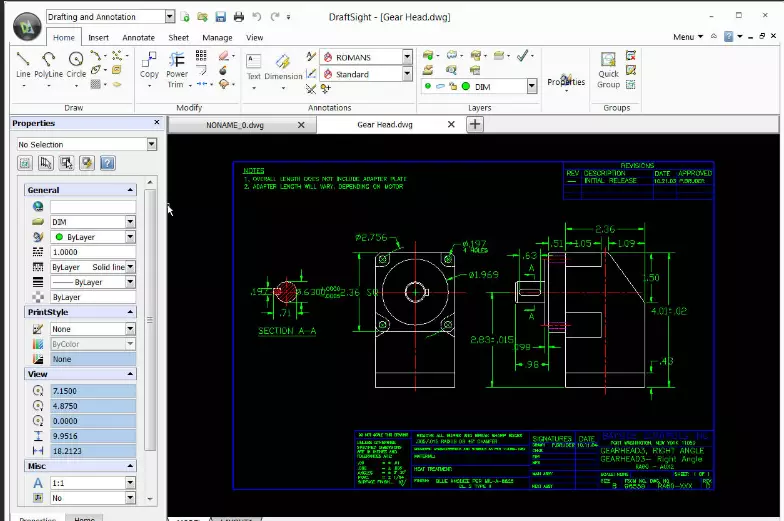

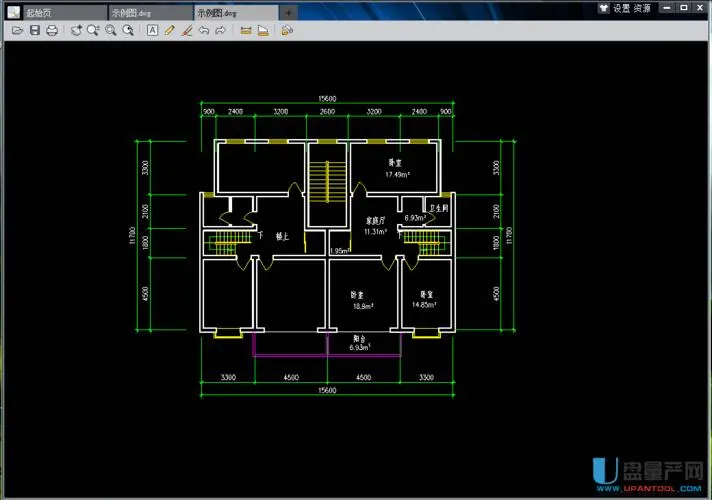

1. DWG文件格式
發展歷史
DWG格式由Autodesk公司在推出AutoCAD軟件之初即開始使用，最早的DWG版本可以追溯到1982年。隨著AutoCAD版本的不斷升級，DWG格式也隨之演進，增加了對三維設計、顏色管理、材質信息等諸多高級功能的支持。雖然DWG格式是Autodesk公司的專利格式，但因其廣泛使用，許多其他CAD軟件供應商通過授權或逆向工程實現了對其的支持。優點
● 全面性：DWG文件可以保存完整的圖紙信息，包括幾何形狀、尺寸、注釋、圖層信息、實體屬性等。● 兼容性：盡管原生支持來自AutoCAD，但大多數主流CAD軟件都能讀寫DWG格式，便于數據交換和協同設計。● 編輯性：DWG文件支持直接編輯，設計師可以在不損失精度的情況下修改和更新設計。缺點
● 版本問題：不同版本的AutoCAD可能會產生新的DWG格式版本，不同版本之間的兼容性有時會存在問題。● 安全性：由于DWG是封閉格式，容易受到盜版和破解軟件的影響，可能影響數據安全和知識產權保護。● 依賴專業軟件：查看和編輯DWG文件通常需要專業的CAD軟件，這給非專業人士帶來了較高的門檻。2. DXF文件格式
發展歷史
DXF格式誕生于1982年，作為Autodesk為了促進不同CAD系統間的互操作性而推出的開放格式。DXF經歷了多次修訂，增強了對三維對象的支持，并隨著CAD技術進步而不斷發展。優點
● 開放性：DXF文件是基于文本或二進制格式，任何開發者都可以編寫程序來讀取或生成DXF文件。● 通用性：眾多圖形處理軟件和輕量級CAD程序支持DXF，方便數據交換和跨平臺分享。● 簡化版圖形：DXF文件僅包含基本的圖形元素，適用于快速查看和簡單編輯，體積相對較小。缺點
● 功能限制：相比DWG，DXF格式無法完整保存所有設計屬性和高級特性，如圖層狀態、布局信息等。● 精度損失：由于DXF文件的簡化性質，某些復雜的圖紙在轉換過程中可能丟失部分細節和精確度。● 效率低下：對于大型或復雜項目，頻繁使用DXF進行數據交換可能導致效率降低，因為轉換過程可能會耗費較多時間和資源。3. DWT文件格式
發展歷史
DWT作為CAD樣板文件格式，隨AutoCAD早期版本一同出現，目的是提高設計效率和標準化繪圖環境。用戶可以根據具體項目需求定制和更新DWT文件。優點
● 標準化：DWT有助于確保每個新項目遵循統一的設計規范和企業標準。● 提高效率：通過加載預設的DWT文件，用戶可以迅速進入設計狀態，減少重復配置時間。● 一致性：保持所有圖紙的一致風格和圖層設置，有利于后期維護和文檔整合。缺點
● 靈活性受限：若項目要求不同于DWT文件預設，則可能需要額外調整，而非完全適用。● 更新維護：當企業標準發生變更時，所有關聯的DWT文件都需要同步更新。4. DWF文件格式
發展歷史

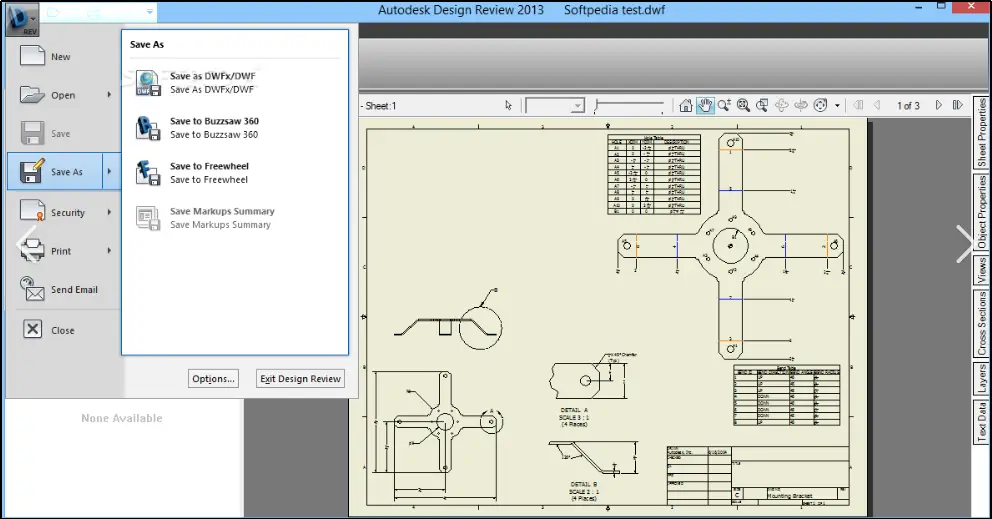

DWF格式自1998年推出以來，逐漸成為一種流行的輕量化設計交流格式。它的目標是簡化文件共享和在線協作，尤其是在互聯網速度較慢的時代。優點
● 文件壓縮：DWF文件經過高度優化和壓縮，適合網絡傳輸和遠程訪問。● 查看便捷：免費的DWF閱讀器可以讓非CAD用戶輕松查看和打印設計圖紙，不泄露原始設計細節。● 權限控制：通過DWF格式，可以設定只讀或部分可見權限，保護敏感設計信息。缺點
● 編輯性差：DWF文件主要用于查看和打印，不適合進行深度編輯和設計更改。● 更新滯后：相較于DWG源文件，DWF文件可能不會實時反映最新的設計改動。● 功能有限：雖然DWF提供了測量等功能，但相比原生CAD文件，其功能仍然較為基礎。5、 區別
| | | | | |
| 由Autodesk在AutoCAD中首次引入，歷經多年版本迭代 | 存儲全面的二維和三維設計信息，包括幾何形狀、圖層、注釋等 | | 版本兼容性問題，需專業軟件查看和編輯，可能存在版權和安全性問題 | |
| | | | 功能相對簡化，可能損失精度，不適合大容量或復雜設計 | |
| | 預設繪圖環境、圖層、線型等參數，便于快速啟動新項目 | | | |
| | | | 不支持深度編輯，更新可能滯后于源文件，功能相對基礎 | |
總之，每種CAD文件格式都在特定的歷史背景下誕生，并依據行業需求和技術進步不斷完善。選擇合適的文件格式，既取決于設計的具體要求，也關乎協作效率和信息安全等方面考慮。隨著云技術和跨平臺協作趨勢的發展，未來CAD文件格式還將繼續演進以適應新的設計場景。
