【背景介紹】

近期一家專做中小企業IT網絡外包項目的集成商客戶抱怨：“好多客戶想要他的命！”我真的很吃驚忙問為啥，原來是做了好幾家企業的網絡經常出現整網卡頓的情況，表現為網頁沒法打開、微信消息轉圈圈、視頻加載緩慢等等問題，但有時候又正常，莫名其妙的根本搞不定！

問題一直找不到，也找了運營商檢查了線路一點問題沒有，還請了網絡專家專門排查，也沒法摸到頭腦，一邊被企業追S、另一邊又收不回尾款，快瘋了要。走投無路了，為此專門找廠家求助了！于是上任剛滿一年的技術支持小明就被派去解決此問題了~

眼下集成商的客戶是一家200人規模的地產公司急需解決此問題，整網拓撲大概如下：

• 出口銳捷企業級路由器，千兆出口帶寬，電信撥號上網，無IPv6；

• 核心、匯聚、接入交換均使用H3C全千兆；

• 核心交換用的盒式堆疊交換機，匯聚與核心MSTP；

• 不同部門屬于不同VLAN，網關均在核心堆疊交換機上；

• H3C AC集中管理AP以部署無線網絡。

該公司反饋有線/無線上網均存在卡頓，下班期間還好，早上9:00開始上班多人一用網絡就開始卡，主要表現為：網頁沒法打開、微信消息轉圈圈、視頻加載緩慢等等，并認為是我們設備的問題要求解決。前面案例分析1期講過了（鏈接>>【真實案例】工廠無線太卡？好家伙，網絡做成這樣真的是臭水平！），作為網絡工程師，我們要對問題反饋要有一定的敏感性，所謂的“網頁沒法打開、微信消息轉圈圈、視頻加載緩慢等等”這些表現的意思是什么呢？它意味著：

• 整網帶寬不足？

• 訪問internet存在延時、丟包？

• 核心和出口設備工作異常？


• 域名解析異常？


• TCP連接建立失敗？

。。。

鑒于網絡問題的復雜性，我就不一一列舉了，接下來由淺入深，我們一起來分析分析！

這天該公司員工又在叫無法正常上網了非常卡頓，整網的問題我們只需管有線網絡故障即可，并且是“整網異常”，我們的目的很明確抓主干路問題。于是小明駐點現場開始了長達3天的診斷：

1、確認帶寬使用率

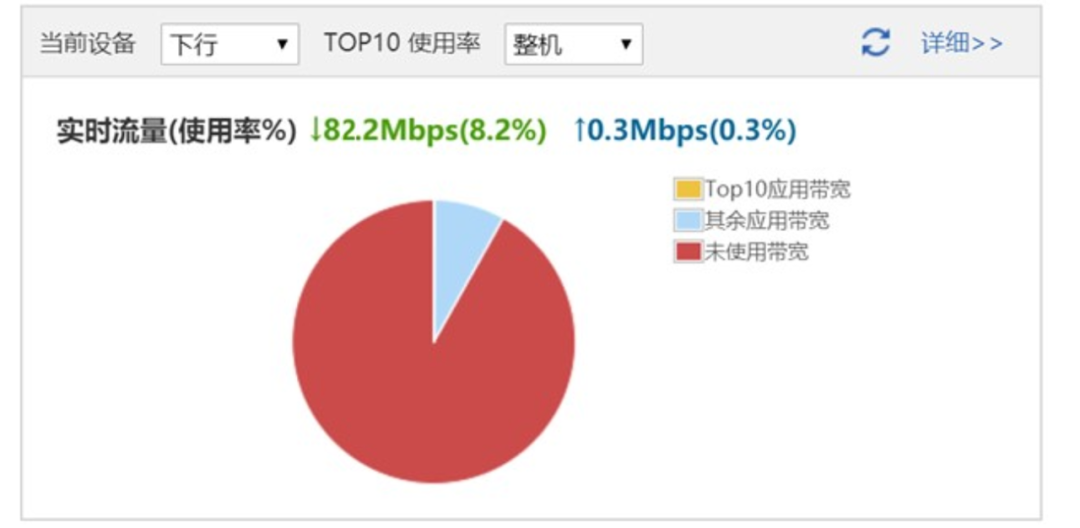

首先整網卡頓問題需要檢查下是否有大的設備占用帶寬和出口流量異常：

沒有異常，占用率非常低，實時下行流量才82Mbps。還沒到帶寬不足那一步，況且200人的網絡千兆寬帶均分5Mbps，基本夠用了。先排除帶寬不足的問題。

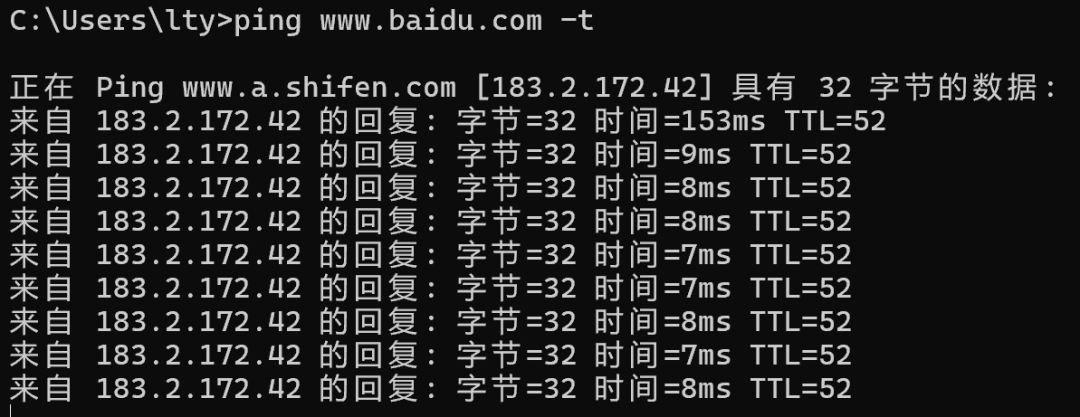

檢查外網IP連通性和域名解析（直接ping域名），找臺PC接入不同的VLAN進行測試：

各個VLAN下分別測試多個域名解析和外網IP連通性均正常，延時也沒太大問題。和DNS服務器關系不大，基本能正常解析，并且也沒有明顯的丟包和時延。

一般來看是否存在和核心交換機網關IP沖突即可，其它終端個例沖突無關大雅。在H3C核心上的系統視圖下命令開啟：

[H3C]arp ip-conflict log prompt #命令用來開啟源IP地址沖突提示功能。

【命令說明】

設備接收到其它設備發送的ARP報文后，如果發現報文中的源IP地址和自己的IP地址相同，該設備會根據當前源IP地址沖突提示功能的狀態，進行如下處理：

• 如果源IP地址沖突提示功能處于關閉狀態時，設備發送一個免費ARP報文確認是否沖突，如果收到對應的ARP應答后才提示存在IP地址沖突。


• 如果源IP地址沖突提示功能處于開啟狀態時，設備立刻提示存在IP地址沖突。

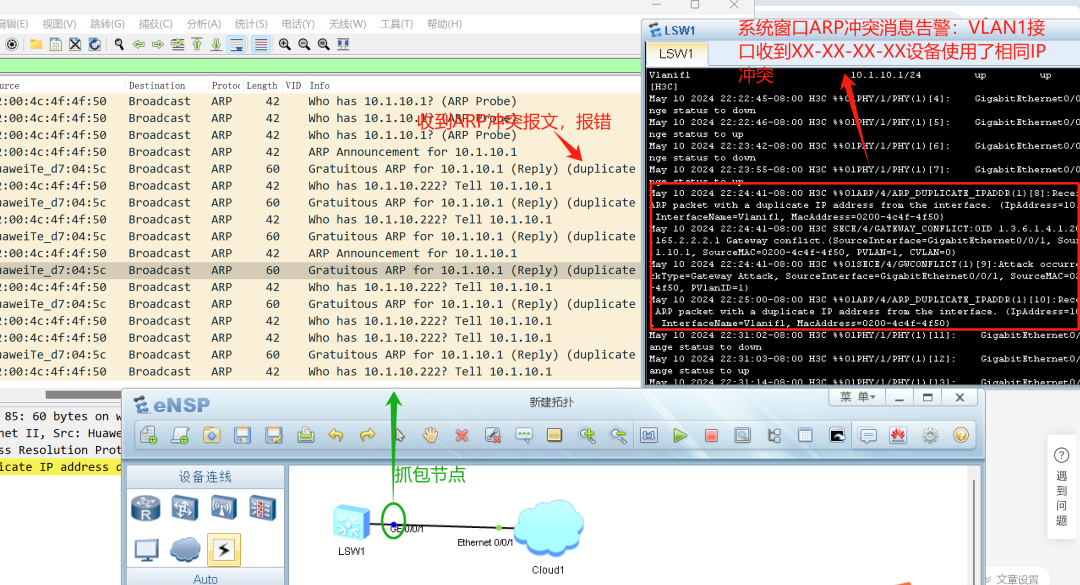

 現場沒有相關截圖，本地就實驗簡單演示探測機制：

即檢查核心交換機和出口路由器的CPU和內存（通過web頁面查即可），結果基本在20%和10%以下，不多講了。核心和出口設備工作均正常正常，排除設備系統運行異常的原因。

目前來看設備系統狀態、出口帶寬不足、DNS解析似乎都沒有太大問題。OK，我們進一步深入分析。

【深入分析】

1、檢測內網主干路性能瓶頸

為了進一步驗證內網主干鏈路質量，這邊使用PC通過IPerf搭建吞吐量測試環境，分別在接入層部署Client PC、在出口路由部署Server PC，由此確認各個接入VLAN到出口路由的吞吐量性能。方法不細說了，詳見：

鏈接>>簡單實用的測速工具“iperf3”在Window系統下的安裝方法和使用教程

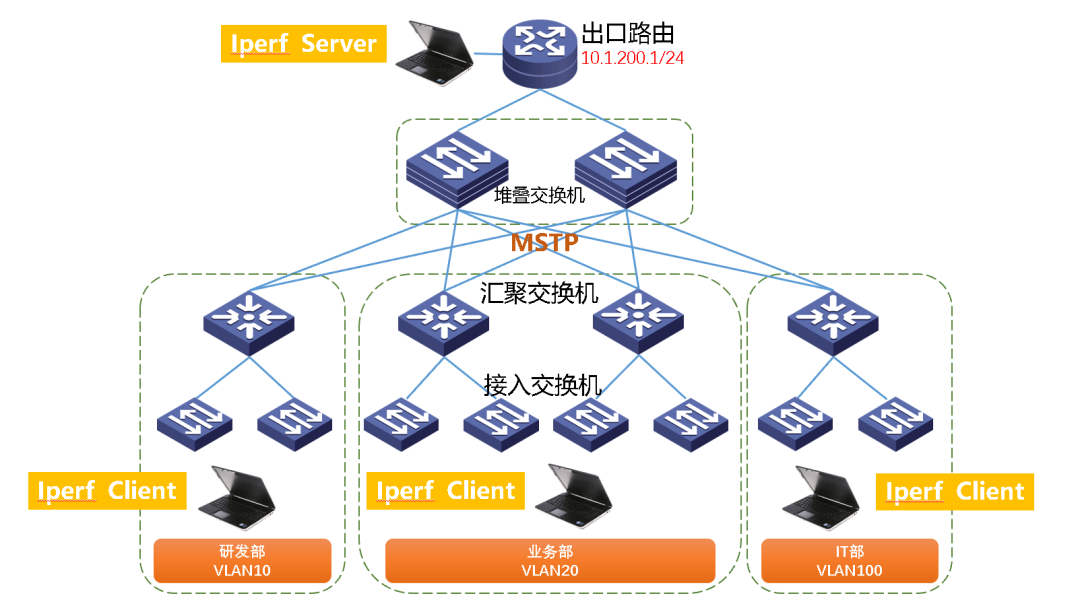

部署測試如下：

測試結果：

• 上行方向（Client—>Server）



• 下行方向（Server—>Client）



基本排查已經做完了，并且內網鏈路質量無問題。下一步就對路由器WAN口做監控，進行流量分析：

對于網頁訪問、應用上網等常見的internet流量監控，我們主要看2個常見的指標：

• TCP會話數建立失敗率

• DNS請求和響應的

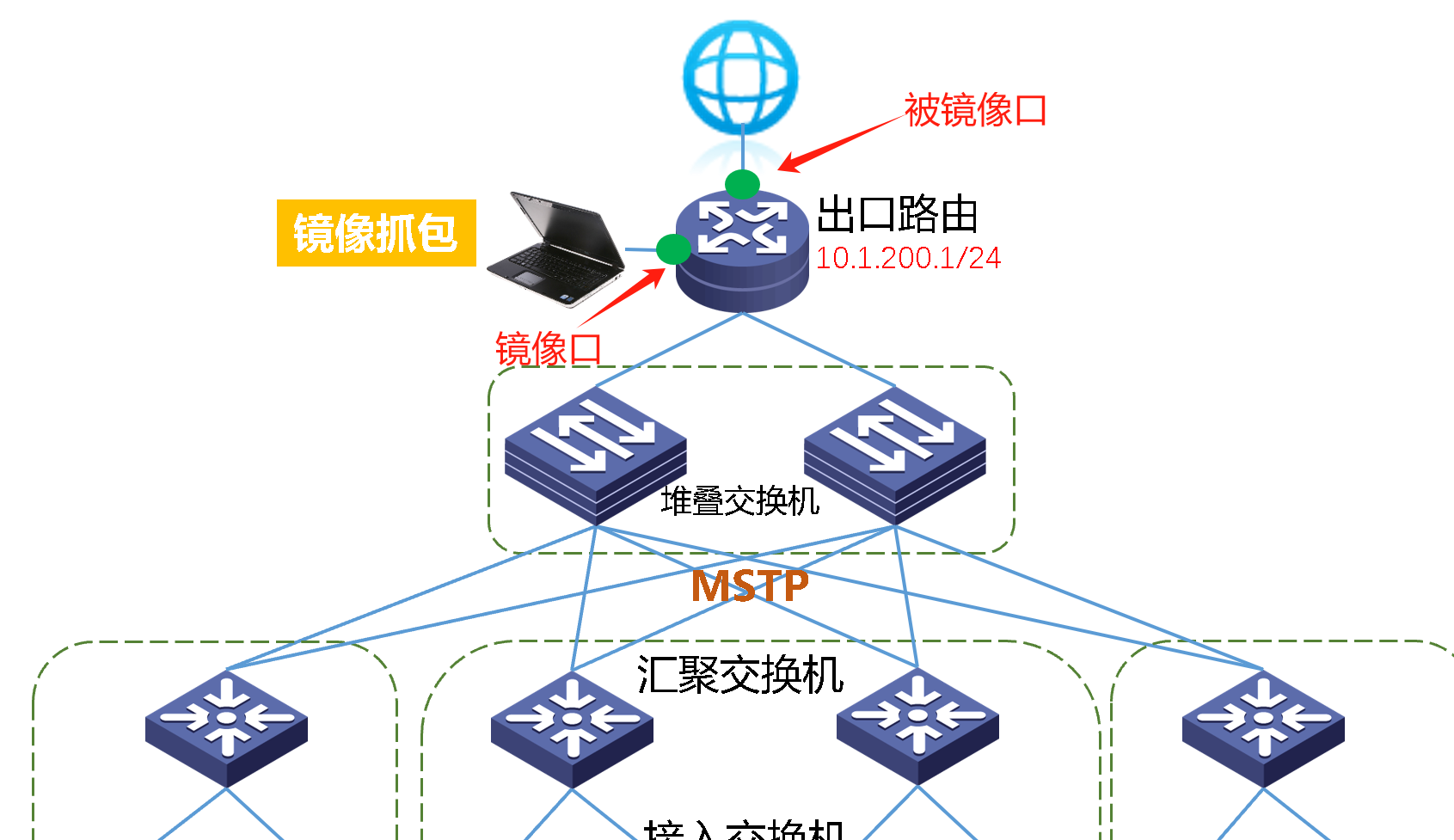

于是長時間抓了個的路由器WAN口報文后，我們拿回來分析，如下：

【分析TCP握手】

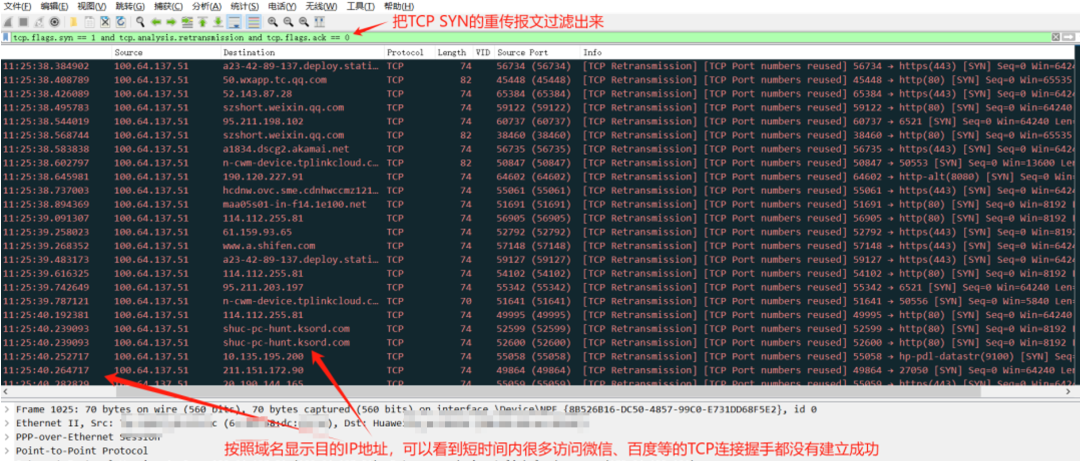

通過WAN口報文分析，發現短時間內有較多的TCP會話均沒有得到響應而重傳，如下圖：

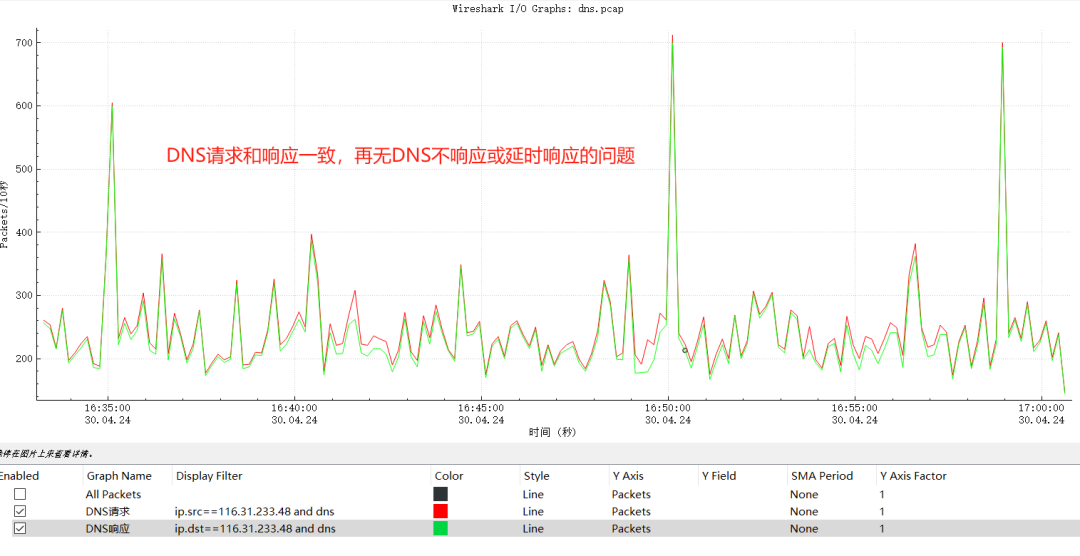

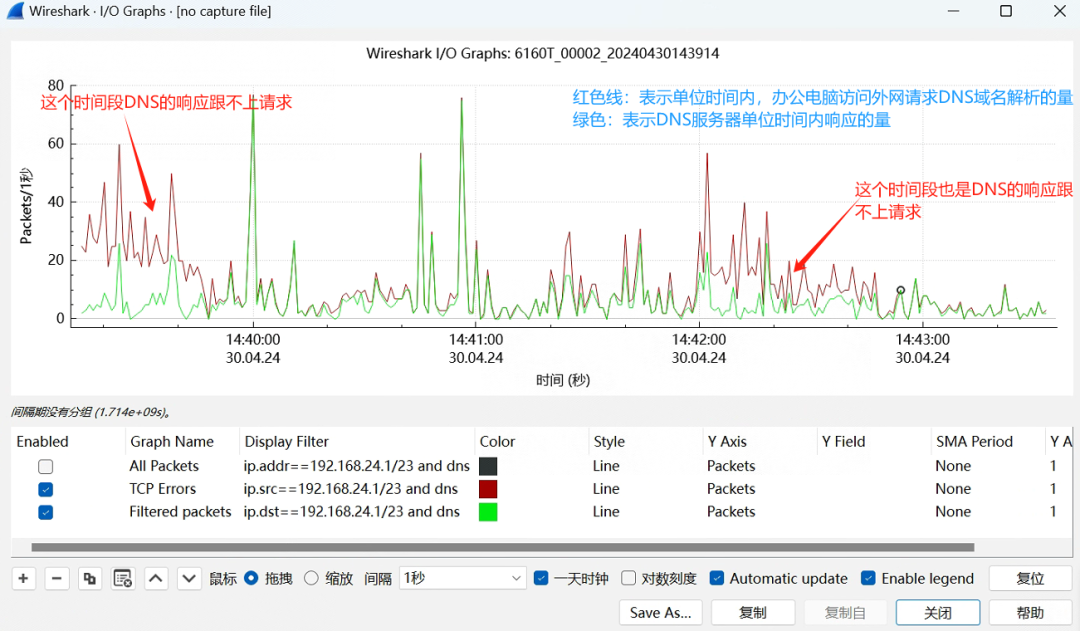

【分析DNS流量】

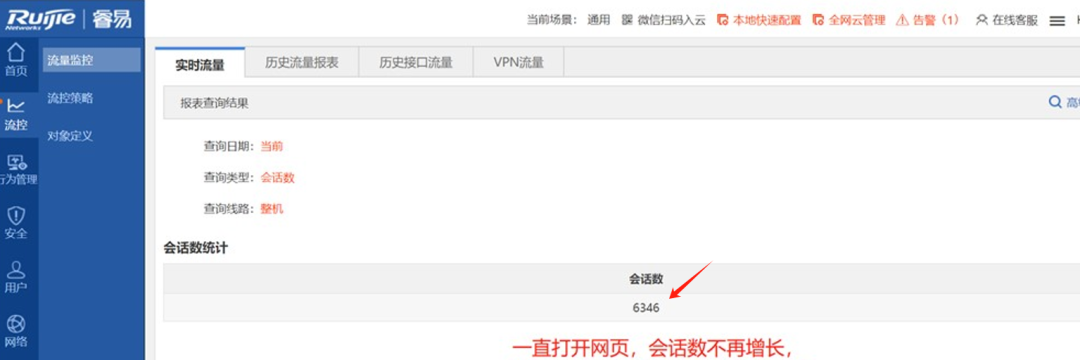

3、查看路由器會話數

【解決方案】

問題圓滿解決，不得不說小明同志是真的diao?

• 家用寬帶是有限制的，雖然帶寬達1Gbps，但會有會話數和DNS限制，終端帶機量也就幾十臺，企業寬帶千萬不要家用業務；

• 一般情況下要提供專業報告運營商才會處理此問題，但如果實在沒法做專業診斷但又懷疑此限制該怎么辦呢？一直打投訴電話，一定會有效果~

?
