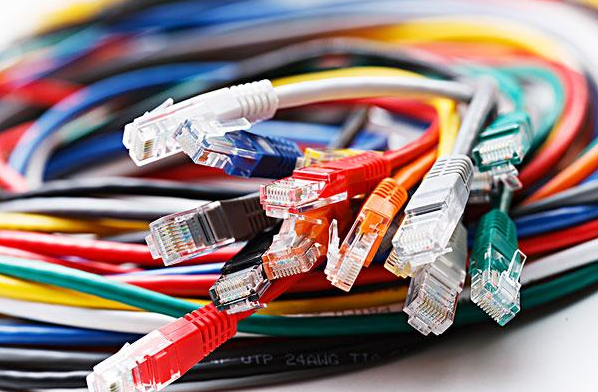

大部分網工都經歷過網絡布線這件事兒吧。

無論是五類雙絞線，還是六類雙絞線，傳輸距離都是100米。

而且，在綜合布線規范中，水平布線不能超過90米，鏈路總長度不能超過100米。

換句話說，“100米”是有線以太網布線的一個極限。

這個說法到底怎么來的，有啥依據，具體施工現場怎么操作，一篇給你說明白。

01

網線數據傳輸最大距離

對網絡比較了解的網工朋友，都知道雙絞線有一個“無法逾越”的“100米”傳輸距離。

無論是100M傳輸速率的五類雙絞線，還是1000M傳輸速率的六類雙絞線，最遠有效傳輸距離都為100米。

在綜合布線規范中，也明確要求水平布線不能超過90米，鏈路總長度不能超過100米。

也就是說，100米對于有線以太網而言是一個極限。

02

100米最大距離是怎么得來的？

是什么造成了雙絞線的100米傳輸距離上限?

這就要深究一下雙絞線的深層物理原理了。

網絡的傳輸，其實就是網絡信號在雙絞線上的傳輸。

作為一種電子信號，在雙絞線中傳輸時，必然要受到電阻和電容的影響，這就導致了網絡信號的衰減和畸變。

信號的衰減或者畸變達到一定的程度，就會影響到信號的有效、穩定傳輸。

因此，雙絞線有傳輸距離限制，那么具體是怎么計算出100米的上限呢？

5類UTP、超五類UTP主要是為計算機網絡服務的。

按快速以太網的100Base-TX規定，其通信速率為100mbps，100mbps以太網傳送1位數據所花的時間（又名”位時間”）可計算如下：

1位時間=1/100mbps=10ns

以太網是采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）即帶沖突檢測的載波監聽多路訪問技術(載波監聽多點接入/碰撞檢測)共享通信信道的，當引入交換后，仍離不開這一技術。

一個鏈路兩端均連有設備，這兩個設備可能會在同一時刻發送數據，造成沖突，此時沖突域為2。

沖突將會丟失數據包。

為避免由于沖突所造成的丟包，以太網采用了沖突檢測和后退重發技術。

為了做到后退、重發，必須保證一端在傳送完一個數據包前可檢測到?jīng)_突。

以太網最小的幀長64字節，即512位。按100mbps速率計算，傳送512位需時512位*10ns=5120ns。

數據信息在網絡中傳輸，當通過不同部件時均會產生延遲，五類UTP的延時為5.56ns/m。

在設計以太網時，要求遵守一個中繼規則，這個規則又稱為黃金規則或5-4-3-2-1規則，此規則不但適用于10mbps的以太網，也適用于快速以太網。

這個規則要求環行沖突延遲不得超過512位時，對于100mbps的傳輸率，即為5120ns。

環行中，網絡元件有電纜、中繼單元、MAU和DTE等，把它們的延時加起來，再乘2，即得出環行延時，同時也可計算出環行沖突直徑。

按此理論，可計算出為保證一個最小幀發送完畢之前信號所能傳輸?shù)淖钸h距離。

這就是為何要將鏈路跨距限定為100米的理由。

當超過100米時，由于不能及時檢測出沖突，因沖突而受到破壞的信息包傳送完畢，而且被接收方接收，此信息包因通不過驗證而被迫丟棄，此時后退重發的機制未被激活，故而會造成包的丟失。

當傳輸速率低于100 mbps時，在實際應用中，可適當放寬100米的限長。

必須聲明，這樣做實際雖然有效果，但并不符合標準。

在認證測試時，必須加以說明，否則將有可能產生一些問題，比如產品質保。

03

實際施工時的

最大線纜距離

由上文可見，在使用PoE供電時，為何會規定網線最大長度不得超過100米。

但實際施工時，為保證工程質量，一般取80-90米。

請注意，這里的傳輸距離指的是最大速率的情況，比如100M，如果將速率下降到10M，傳輸距離通常可以延長到150-200米(視網線質量而定)。

所以PoE供電傳輸距離并不是由PoE技術來決定的，而是由網線類別和質量決定。

雖然實際施工中，質量較好的網線能夠突破100米距離的限制，設備也能夠正常工作，但這種做法并不值得推薦。

因為有的潛在問題并不會立即呈現，而是隨著時間推移慢慢出現，這會造成后續維護問題。

最簡單的情況比如說帶寬的升級，使得原來能在100米以上距離正常工作的設備在網速大大提升后將不能正常工作。

04

線纜類別和質量

對傳輸距離的影響

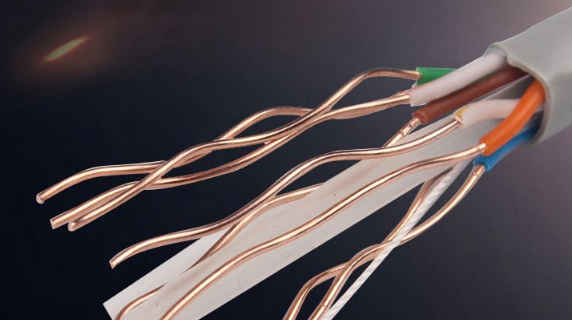

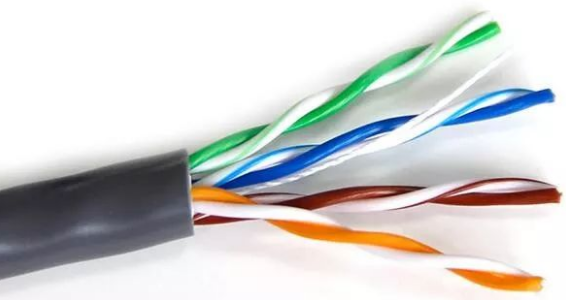

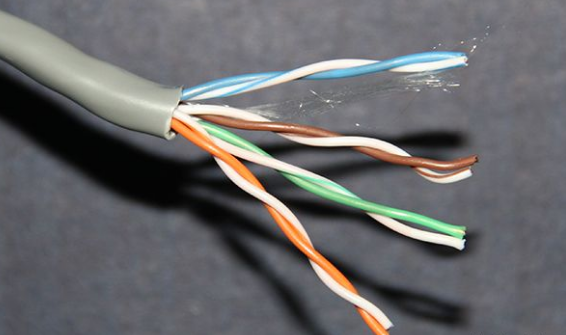

五類線（Cat 5）就是現在市面上最常見的標準網線。

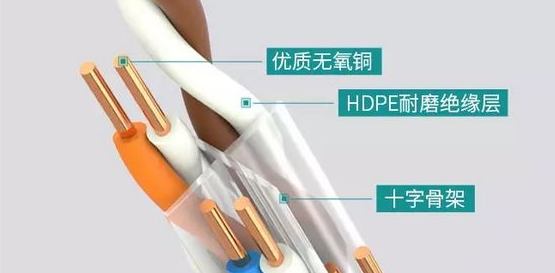

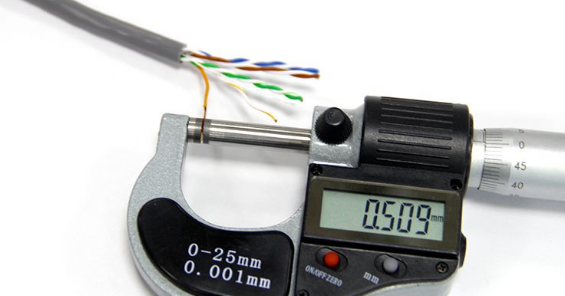

但是不同廠家生產的質量相差很大，尤其在國內這種以價格為導向的大環境下，很多廠商為了降低成本，將銅線用銅包鐵、銅包鋼替代。

導致網線傳輸距離下降，甚至發生網絡不穩定、丟包等現象，而設備廠商往往會背黑鍋，也真是冤。

所以如果要使PoE發揮最佳效果，一定要使用質量好的網線，不能因小失大，影響工程整體質量。

 01  超五類線（Cat 5e）

與五類雙絞線相比，超五類雙絞線的衰減和串?dāng)_更小，可提供更堅實的網絡基礎，滿足大多數應用需求（尤其支持千兆位以太網1000Base-T的布線）。

給網絡的安裝和測試帶來了便利，成為目前網絡應用中較好的解決方案。

超五類線的傳輸特性與普通五類線的相同，但超五類布線標準規定，超五類電纜的全部4對線都能實現全雙工通信。

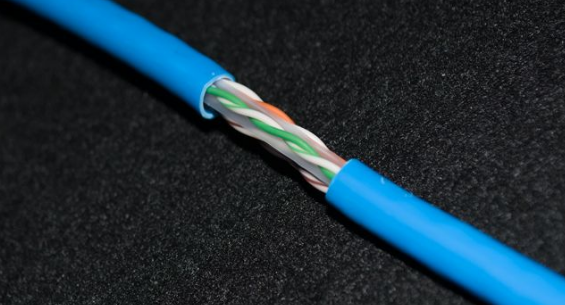

 02  六類線（Cat 6）

該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串?dāng)_比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。

六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。

六類與超五類的一個重要的不同點在于：

改善了在串?dāng)_以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。

六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：

永久鏈路的長度不能超過90米，信道長度不能超過100米。

六類線與超五類線在傳輸距離上沒有嚴格的區別，即單段最大傳輸距離都是100米。

當然六類線在傳輸距離上可以適當增加，所謂的100米指的是超過后就無法滿足1000M帶寬等相關的技術指標，帶來速度下降等問題。
